Các phương pháp thí nghiệm cọc nhồi trong xây dựng

Trong thi công nền móng, cọc nhồi đóng vai trò đặc biệt quan trọng, nhất là ở các dự án quy mô lớn như nhà cao tầng, cầu, hầm hay công trình hạ tầng giao thông. Tuy nhiên, để đảm bảo chất lượng và tuổi thọ của công trình, việc thí nghiệm cọc nhồi là một bước không thể thiếu. Vậy các phương pháp thí nghiệm cọc nhồi bao gồm những phương pháp nào? Các đặc điểm trong các thí nghiệm này là gì? cùng công ty xây dựng khách sạn Đà Nẵng tìm hiểu qua bài viết này nhé!

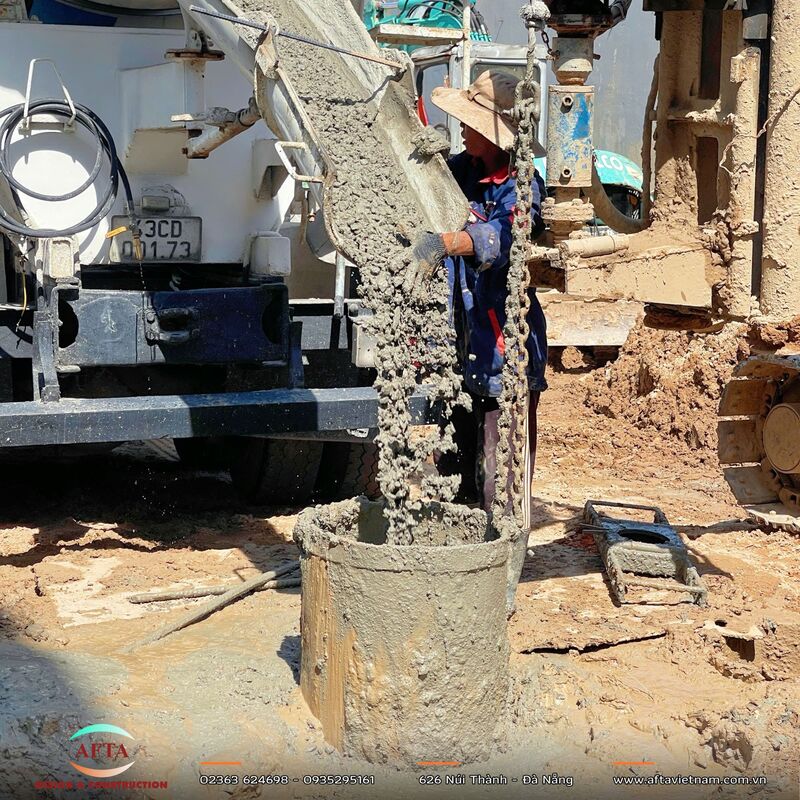

Cọc nhồi là gì?

Cọc nhồi (bored pile) là loại cọc được thi công bằng cách khoan sâu xuống nền đất, sau đó đặt cốt thép và đổ bê tông vào hố khoan. Ưu điểm lớn nhất của cọc nhồi là khả năng chịu tải trọng lớn, có thể áp dụng ở nhiều điều kiện địa chất khác nhau. Tuy nhiên, do quá trình thi công diễn ra ngầm dưới lòng đất nên chất lượng của cọc khó quan sát trực tiếp. Điều này dẫn đến nguy cơ tồn tại các khuyết tật như lỗ rỗng, nứt gãy, bê tông không đồng nhất hoặc lẫn tạp chất.

Thông thường cọc nhồi là một trong những loại móng trong công trình dân dụng. Tuy nhiên đối với công trình lớn thì móng này sẽ luôn được sử dụng vì chúng đâm sâu vào nền đất cứng vì vậy công trình sẽ đảm bảo chắc chắn và an toàn hơn.

Tại sao cần thí nghiệm cọc nhồi?

Có ba lý do chính khiến thí nghiệm cọc nhồi trở thành yêu cầu bắt buộc:

• Đảm bảo an toàn công trình: Thí nghiệm giúp kiểm tra khả năng chịu tải thực tế của cọc so với thiết kế, hạn chế hiện tượng lún, lệch.
• Phát hiện sai sót trong thi công: Các phương pháp kiểm tra có thể phát hiện rỗng, nứt, khuyết tật trong thân cọc mà mắt thường không thể nhìn thấy.
• Tuân thủ quy định và tiêu chuẩn pháp lý: Đây là yêu cầu bắt buộc trong hồ sơ nghiệm thu để công trình được đưa vào sử dụng hợp pháp.

Theo báo cáo của Hội Kết cấu và Công nghệ Xây dựng Việt Nam (2021), khoảng 12% sự cố công trình có nguyên nhân từ chất lượng cọc nhồi không được kiểm tra đầy đủ. Con số này cho thấy việc thí nghiệm không chỉ mang tính hình thức mà còn là yếu tố quyết định tính an toàn và bền vững của dự án.

Xem thêm: Ưu điểm của cọc khoan nhồi trong xây dựng

Các phương pháp thí nghiệm cọc nhồi phổ biến

Hiện nay trong xây dựng có nhiều phương pháp thí nghiệm cọc nhồi, mỗi phương pháp có ưu điểm và hạn chế riêng, phù hợp cho từng điều kiện công trình khác nhau.

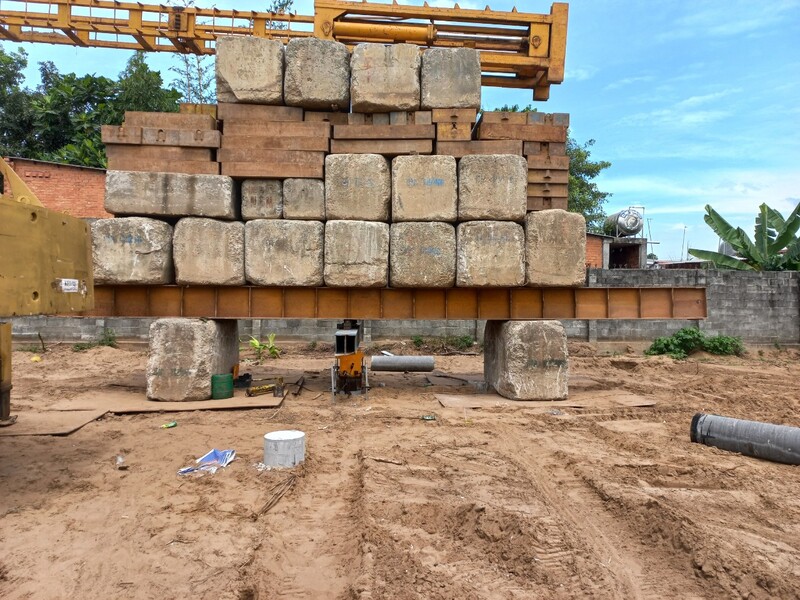

Thí nghiệm nén tĩnh (Static Load Test)

Đây là phương pháp phổ biến và có độ tin cậy cao nhất để xác định sức chịu tải thực tế của cọc. Quá trình thực hiện được tiến hành bằng cách đặt tải trọng gia tăng lên đầu cọc thông qua hệ thống kích thủy lực, sau đó đo độ lún theo thời gian.

• Nguyên lý: Cọc được chất tải theo từng cấp, giữ ổn định trong một khoảng thời gian nhất định, rồi ghi nhận độ lún. Từ đó xác định khả năng chịu tải cực hạn.
• Ưu điểm:
  • Cho kết quả chính xác, trực tiếp.
  • Được công nhận trong nhiều tiêu chuẩn quốc tế.
  • Đánh giá đúng ứng xuất thực tế của cọc dưới tải trọng.
• Nhược điểm:
  • Tốn nhiều chi phí và thời gian.
  • Yêu cầu mặt bằng rộng để lắp đặt hệ thống đối trọng.
  • Thường chỉ thực hiện với một số cọc đại diện.

Nhìn chung, nén tĩnh được coi là phương pháp “chuẩn vàng” trong kiểm định cọc nhồi, dù chi phí cao nhưng mang lại kết quả đáng tin cậy nhất, tuy nhiên phương pháp này lại ít được sử dụng trong các công trình dân dụng.

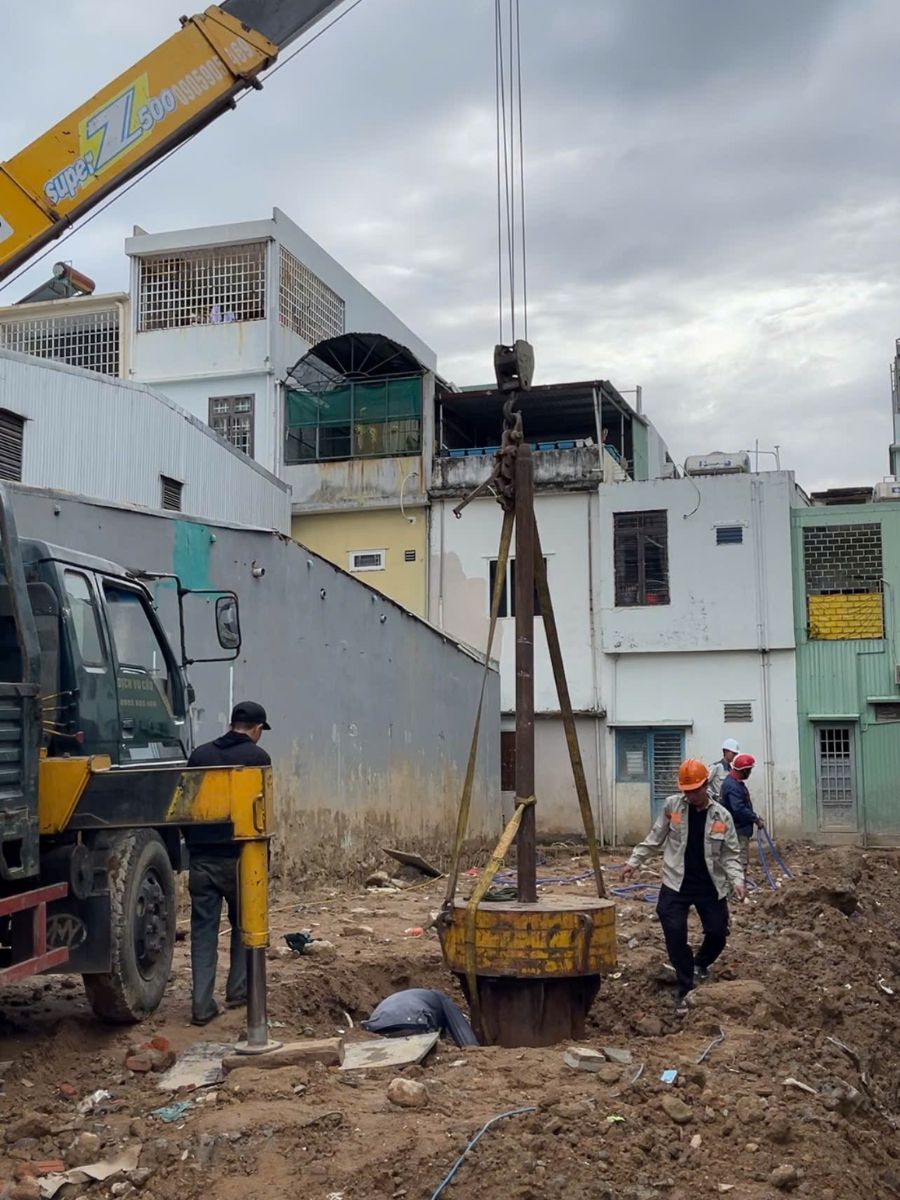

Thí nghiệm động PDA (Pile Driving Analyzer)

Phương pháp này sử dụng các cảm biến gắn trên đầu cọc để ghi lại sóng ứng suất khi tác động lực (thường là bằng búa rơi hoặc kích). Tín hiệu thu được được phân tích bằng phần mềm chuyên dụng để ước tính khả năng chịu tải và tình trạng cọc.

• Cách tiến hành: Gắn cảm biến gia tốc và biến dạng lên đầu cọc → tác động lực → ghi lại sóng truyền → phân tích dữ liệu.
• Ưu điểm:
  • Thời gian thực hiện nhanh, có thể kiểm tra hàng chục cọc mỗi ngày.
  • Chi phí thấp hơn so với nén tĩnh.
  • Có khả năng phát hiện một số khuyết tật trong thân cọc.
• Nhược điểm:
  • Độ chính xác không cao bằng nén tĩnh.
  • Phụ thuộc nhiều vào trình độ phân tích của kỹ sư và chất lượng thiết bị.
• Ứng dụng thực tế: Thường được sử dụng ở các công trình dân dụng, khu đô thị hoặc tòa nhà cao tầng, nơi cần kiểm tra số lượng lớn cọc trong thời gian ngắn.

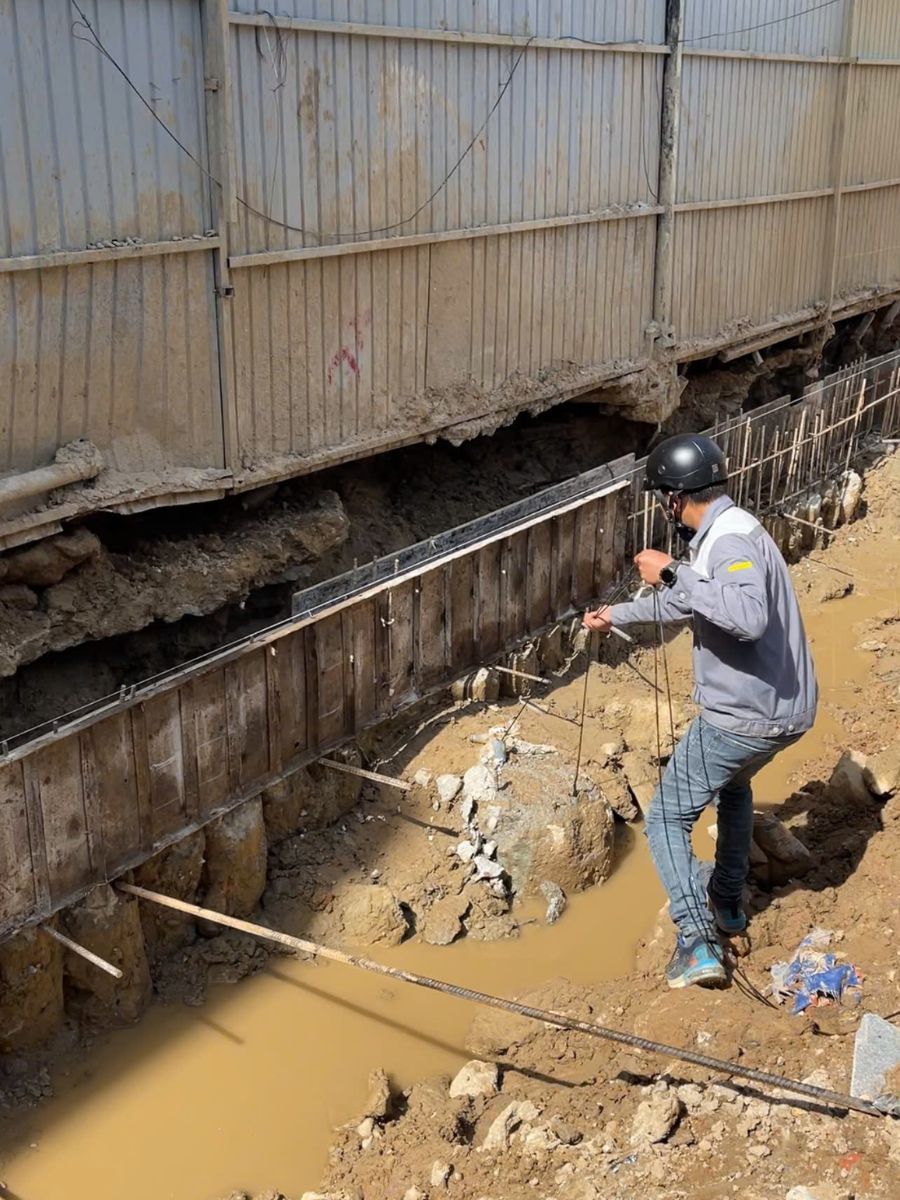

Phương pháp siêu âm cọc nhồi (Cross-hole Sonic Logging – CSL)

Đây là phương pháp sử dụng sóng siêu âm để phát hiện các khuyết tật trong thân cọc, đặc biệt là các lỗ rỗng, nứt hoặc vùng bê tông kém chất lượng.

• Quy trình: Trước khi đổ bê tông, người ta đặt sẵn các ống siêu âm dọc theo thân cọc. Sau khi bê tông đông cứng, đầu dò siêu âm được thả xuống ống để đo tốc độ truyền sóng. Khu vực nào có tốc độ bất thường sẽ được xác định là khuyết tật.
• Ưu điểm:
  • Phát hiện chính xác vị trí và mức độ khuyết tật.
  • Không gây phá hoại cấu trúc cọc.
  • Rất phù hợp cho cọc đường kính lớn.
• Nhược điểm:
  • Chỉ kiểm tra được khu vực gần ống siêu âm.
  • Chi phí tăng do phải lắp đặt ống chuyên dụng.

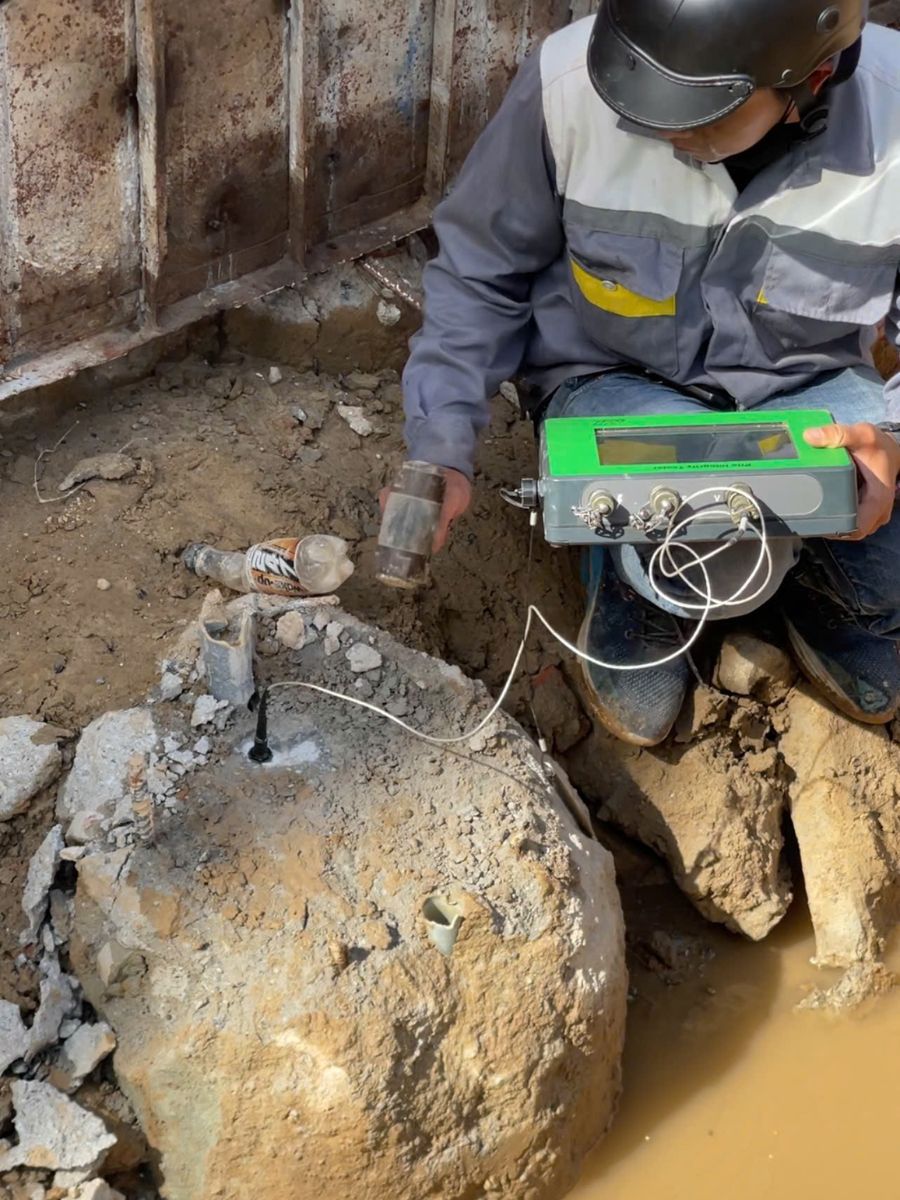

Thí nghiệm biến dạng nhỏ (Pile Integrity Test – PIT)

Còn gọi là thí nghiệm kiểm tra tính toàn vẹn cọc bằng sóng xung kích. Đây là phương pháp kiểm tra nhanh, chi phí thấp, thường dùng để sàng lọc sơ bộ.

• Nguyên lý: Dùng búa cao su hoặc búa thép nhẹ gõ lên đầu cọc, cảm biến sẽ ghi nhận sóng phản hồi. Sóng phản hồi giúp xác định chiều dài cọc và phát hiện khuyết tật lớn.
• Ưu điểm:
  • Thực hiện nhanh, có thể kiểm tra nhiều cọc trong ngày.
  • Không yêu cầu thiết bị phức tạp.
  • Chi phí thấp.
• Nhược điểm:
  • Không phát hiện được các khuyết tật nhỏ hoặc sâu.
  • Chỉ mang tính sàng lọc, không thể thay thế thí nghiệm nén tĩnh hoặc siêu âm.

PIT thường được sử dụng ở giai đoạn đầu để kiểm tra toàn bộ số lượng cọc, sau đó chọn một số cọc để thí nghiệm chi tiết hơn.

Tiêu chuẩn và quy định liên quan đến thí nghiệm cọc nhồi

Việc thí nghiệm cọc nhồi không chỉ mang tính kỹ thuật mà còn gắn liền với yêu cầu pháp lý. Ở Việt Nam, hệ thống tiêu chuẩn quốc gia đã ban hành nhiều quy định chặt chẽ về công tác này, điển hình như:

• TCVN 9393:2012 – Cọc khoan nhồi – Thí nghiệm kiểm tra chất lượng: quy định phương pháp kiểm tra tính toàn vẹn cọc bằng siêu âm và sóng biến dạng nhỏ.
• TCVN 10304:2014 – Móng cọc – Tiêu chuẩn thiết kế: đưa ra yêu cầu về kiểm tra và thí nghiệm cọc để bảo đảm phù hợp với tải trọng thiết kế.
• TCVN 9394:2012 – Cọc – Thí nghiệm nén tĩnh: quy định chi tiết cách tiến hành thí nghiệm nén tĩnh, từ thiết bị, quy trình chất tải đến cách ghi chép và xử lý kết quả.

Ngoài ra, một số dự án có yếu tố nước ngoài thường áp dụng thêm các tiêu chuẩn quốc tế như ASTM D1143 (Mỹ), Eurocode 7 (Châu Âu), hay JGS 1815 (Nhật Bản).

Việc tuân thủ tiêu chuẩn không chỉ giúp công trình hợp pháp về mặt hồ sơ, mà còn là cơ sở khoa học để đảm bảo kết quả thí nghiệm có độ tin cậy cao và có thể so sánh với các công trình khác.

So sánh các phương pháp thí nghiệm cọc nhồi

Mỗi phương pháp thí nghiệm đều có ưu điểm, hạn chế và chi phí khác nhau. Để giúp bạn dễ hình dung, dưới đây là bảng so sánh ngắn gọn:

Qua so sánh, có thể thấy nén tĩnh vẫn là phương pháp chuẩn xác nhất, nhưng tùy điều kiện cụ thể, các phương pháp khác sẽ được sử dụng kết hợp để tối ưu về thời gian và chi phí.

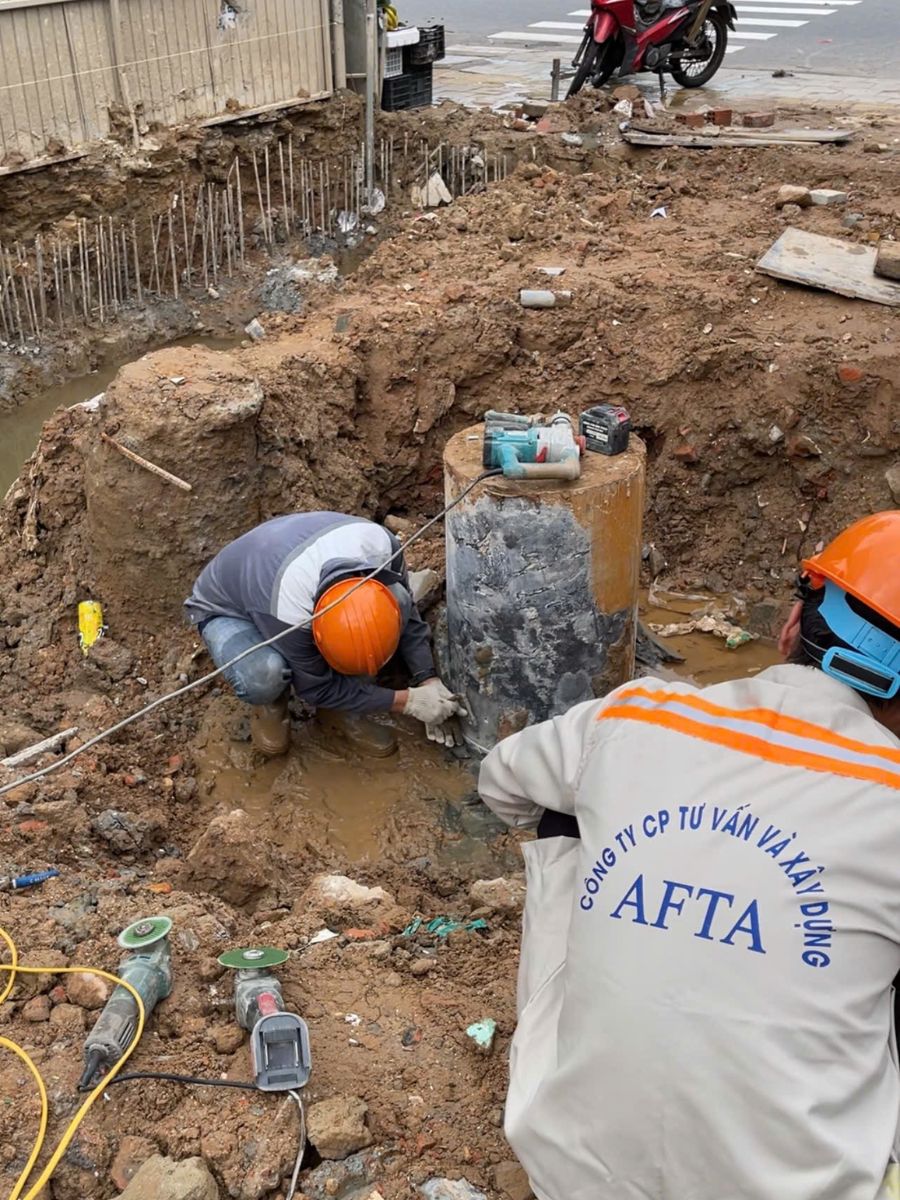

Quy trình thí nghiệm và báo cáo kết quả

Một quy trình thí nghiệm cọc nhồi thông thường sẽ trải qua các bước cơ bản sau:

1. Chuẩn bị:
   • Lập kế hoạch thí nghiệm, lựa chọn cọc đại diện.
   • Chuẩn bị mặt bằng, thiết bị, nhân sự.
   • Kiểm tra điều kiện an toàn lao động.
2. Tiến hành thí nghiệm:
   • Thực hiện theo quy trình cụ thể từng phương pháp (nén tĩnh, PDA, CSL, PIT…).
   • Ghi nhận dữ liệu đầy đủ trong quá trình thử.
3. Xử lý số liệu:
   • Phân tích kết quả bằng phần mềm hoặc phương pháp tính toán chuyên ngành.
   • Đối chiếu với tải trọng thiết kế, tiêu chuẩn hiện hành.
4. Lập báo cáo:
   • Trình bày mục tiêu, phương pháp, kết quả và đánh giá.
   • Đưa ra kết luận về sự phù hợp của cọc so với thiết kế.
   • Đề xuất hướng xử lý nếu phát hiện khuyết tật hoặc sự cố.

Một báo cáo thí nghiệm đạt chuẩn cần được ký xác nhận bởi đơn vị thí nghiệm độc lập, kỹ sư chủ trì và có dấu pháp nhân, nhằm đảm bảo giá trị pháp lý trong hồ sơ nghiệm thu.

Xem thêm: Tại sao phải đập bỏ đầu cọc khoan nhồi

Kết luận

Có thể thấy rằng, việc thí nghiệm cọc nhồi không chỉ đơn giản là bước thủ tục trong thi công, mà là yếu tố quyết định chất lượng và tuổi thọ của công trình.

• Thí nghiệm nén tĩnh tuy tốn kém nhưng mang lại độ chính xác cao nhất, thường được xem là chuẩn mực.
• PDA, PIT và CSL là những phương pháp hỗ trợ hiệu quả, giúp tiết kiệm thời gian và chi phí.
• Việc kết hợp nhiều phương pháp sẽ cho kết quả khách quan, toàn diện và đáng tin cậy hơn.

Trên đây là những chia sẻ của AFTA về các phương pháp thí nghiệm cọc khoan nhồi. Hy vọng với những chia sẻ trên sẽ giúp bạn có thêm những kiến thức hữu ích để phục vụ cho quá trình xây dựng căn hộ hoặc khách sạn sau này.

Câu hỏi thường gặp (FAQ)

1. Có bắt buộc phải thí nghiệm tất cả cọc nhồi trong công trình không?
   Không. Thông thường chỉ cần thí nghiệm một số cọc đại diện, tuy nhiên số lượng phải đảm bảo tỷ lệ theo quy định trong TCVN hoặc yêu cầu của chủ đầu tư.
2. Phương pháp nào được coi là chính xác nhất để kiểm tra sức chịu tải của cọc nhồi?
   Thí nghiệm nén tĩnh được coi là phương pháp chính xác và đáng tin cậy nhất.
3. Thí nghiệm PDA có thể thay thế thí nghiệm nén tĩnh không?
   Không hoàn toàn. PDA cho kết quả nhanh và tương đối chính xác, nhưng thường chỉ dùng để kiểm tra bổ sung hoặc sàng lọc số lượng lớn cọc.
4. Siêu âm cọc nhồi phát hiện được những lỗi gì?
   Siêu âm CSL chủ yếu phát hiện lỗ rỗng, nứt, hoặc bê tông kém chất lượng trong phạm vi gần ống siêu âm.
5. Chi phí thí nghiệm cọc nhồi thường dao động bao nhiêu?
   Chi phí phụ thuộc vào phương pháp, quy mô công trình và đơn vị thực hiện. Ví dụ, nén tĩnh thường có giá cao nhất, trong khi PIT có chi phí thấp và phổ biến hơn.
