Tiêu chuẩn nghiệm thu cốt thép là cơ sở để đánh giá chất lượng lắp dựng trước khi đổ bê tông. Trong thực tế, nhiều sai sót thường chỉ được phát hiện ở giai đoạn nghiệm thu. Đó là thiếu thép tăng cường, nối thép sai vị trí hoặc không đảm bảo lớp bê tông bảo vệ. Nếu không được xử lý kịp thời, việc khắc phục sau khi đổ bê tông sẽ rất phức tạp.
Đối với kỹ sư giám sát và chủ đầu tư, nắm rõ tiêu chuẩn nghiệm thu cốt thép là điều không thể thiếu. Bài viết này của AFTA tập trung vào các nội dung thực tế trong quá trình nghiệm thu cốt thép ngoài hiện trường.
Căn cứ để nghiệm thu cốt thép
Trước khi tiến hành nghiệm thu, kỹ sư giám sát cần xác định rõ các tài liệu làm cơ sở kiểm tra. Việc nghiệm thu không được thực hiện dựa trên kinh nghiệm thi công mà phải dựa trên hồ sơ và tiêu chuẩn kỹ thuật.

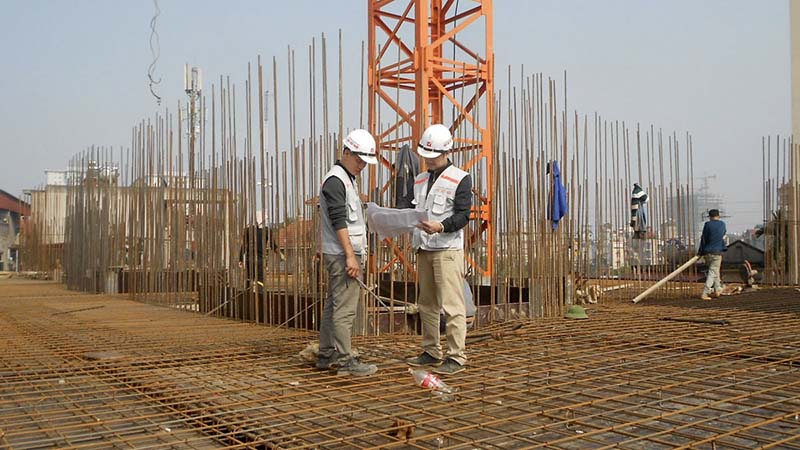

Các tiêu chuẩn áp dụng
Tùy từng dự án, hệ thống tiêu chuẩn nghiệm thu cốt thép có thể khác nhau. Tuy nhiên, các công trình dân dụng hiện nay thường tham chiếu các tiêu chuẩn sau:
- TCVN 4453: Thi công và nghiệm thu kết cấu bê tông cốt thép toàn khối.
- TCVN 5574: Thiết kế của kết cấu bê tông và bê tông cốt thép.
- TCVN 1651: Thép cốt bê tông.
- Các tiêu chuẩn vật liệu và quản lý chất lượng liên quan.
Đây là cơ sở để xác định các yêu cầu về vật liệu, bố trí cốt thép và điều kiện nghiệm thu.
Hồ sơ phục vụ nghiệm thu
Trước khi kiểm tra hiện trường, kỹ sư cần chuẩn bị đầy đủ hồ sơ làm căn cứ đối chiếu.
Các tài liệu thường được sử dụng trong hồ sơ bao gồm:
- Bản vẽ thiết kế kết cấu đang được áp dụng cho dự án.
- Bản vẽ triển khai thi công của cấu kiện cần nghiệm thu.
- Hồ sơ điều chỉnh hoặc bổ sung thiết kế đã được phê duyệt.
- Tài liệu chứng minh nguồn gốc và chất lượng lô thép sử dụng tại công trình.
- Kết quả thí nghiệm vật liệu theo yêu cầu của dự án.
- Nhật ký thi công liên quan đến công tác gia công và lắp dựng cốt thép.
- Biên bản kiểm tra hoặc nghiệm thu ở các giai đoạn thực hiện trước đó.
Việc đối chiếu hồ sơ giúp xác định hệ cốt thép ngoài hiện trường được thi công theo đúng phương án thiết kế và sử dụng đúng loại vật liệu đã được chấp thuận.
Quy trình nghiệm thu cốt thép ngoài hiện trường
Tiêu chuẩn nghiệm thu cốt thép không chỉ quy định tiêu chí kỹ thuật. Nó còn quy định trình tự thực hiện cụ thể. Công tác nghiệm thu thường được thực hiện theo các bước sau để tránh bỏ sót hạng mục quan trọng.
1. Kiểm tra hồ sơ vật liệu
Bước đầu tiên của quá trình nghiệm thu là xem xét loại thép sử dụng. Kỹ sư cần xác nhận cốt thép được lắp đặt đúng với hồ sơ thiết kế chưa.
Các tiêu chí cần rà soát bao gồm:
- Mác thép và đường kính thép.
- Nhà sản xuất và chứng chỉ chất lượng của thép.
- Kết quả thí nghiệm kéo nén nếu có yêu cầu.
Vật liệu không có hồ sơ chứng minh nguồn gốc thường không được chấp nhận nghiệm thu cốt thép.
2. Kiểm tra chất lượng gia công của thép
Trước khi kiểm tra lắp dựng, cần đánh giá chất lượng gia công.
Một số nội dung thường được các kỹ sư kiểm tra gồm:
- Kích thước cắt thép.
- Hình dạng uốn.
- Bán kính uốn.
- Chiều dài neo.
- Chiều dài nối.
Sai sót trong giai đoạn gia công thường ảnh hưởng trực tiếp đến khả năng lắp đặt sau này.

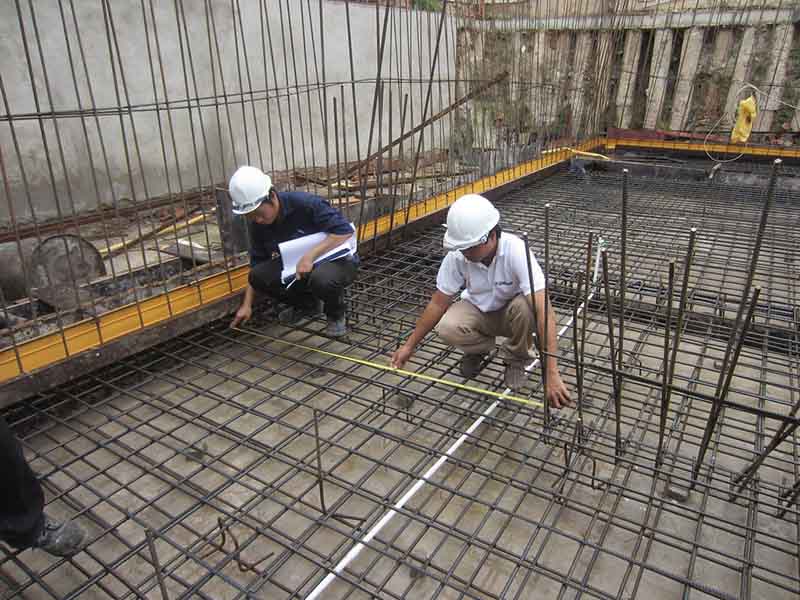

3. Kiểm tra lắp dựng cốt thép
Đây là nội dung chiếm phần lớn thời gian trong quy trình nghiệm thu cốt thép. Kỹ sư cần kiểm tra toàn bộ vị trí cốt thép theo bản vẽ.
Đó là số lượng, khoảng cách, vị trí nối và thép tăng cường.
4. Kiểm tra lớp bê tông bảo vệ
Nhiều công trình có đủ số lượng thép nhưng vẫn không đạt tiêu chuẩn nghiệm thu cốt thép. Nguyên nhân là không đảm bảo lớp bê tông bảo vệ.
Đây là nội dung thường bị bỏ sót trong quá trình thi công.
5. Lập biên bản nghiệm thu
Sau khi hoàn thành kiểm tra, các bên tiến hành lập biên bản nghiệm thu.
Biên bản cần ghi nhận đầy đủ hiện trạng, các nội dung đã kiểm tra và kết luận nghiệm thu.
Các tiêu chí bắt buộc theo tiêu chuẩn nghiệm thu cốt thép
Trong thực tế, kỹ sư không chỉ kiểm tra số lượng thép. Tiêu chuẩn nghiệm thu cốt thép yêu cầu đánh giá nhiều yếu tố cùng lúc. Tất cả đều ảnh hưởng đến khả năng chịu lực của kết cấu.
Chủng loại và thông số của cốt thép

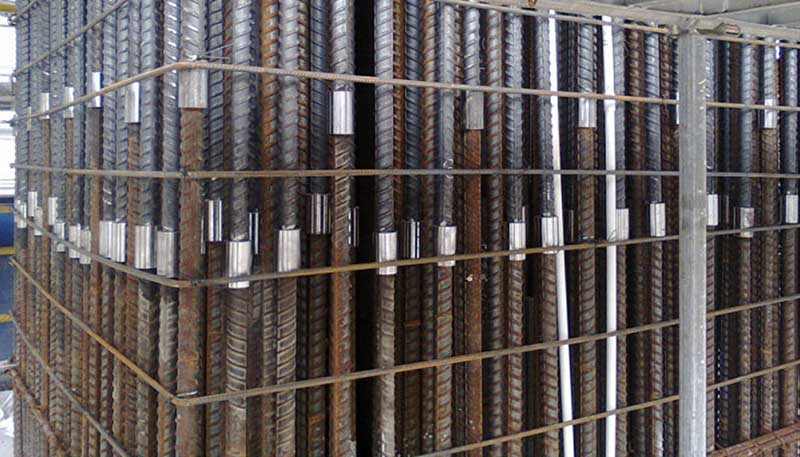

Mọi thanh thép sử dụng trong công trình phải đúng chủng loại theo thiết kế.
Kỹ sư cần kiểm tra:
- Ký hiệu thép.
- Đường kính thép.
- Mác thép.
- Chủng loại thép chịu lực.
Việc thay đổi vật liệu chỉ được thực hiện khi có văn bản chấp thuận của đơn vị thiết kế.
Số lượng cốt thép
Số lượng thanh thép cần phù hợp với bản vẽ thiết kế.
Những vị trí cần kiểm tra kỹ trong hệ thép gồm:
- Thép đáy sàn.
- Thép mũ sàn.
- Thép dầm chính.
- Thép dầm phụ.
- Thép cột.
- Thép đai.
- Thép tăng cường.
Trong thực tế, thiếu thép tăng cường là lỗi thường gặp nhất tại công trình dân dụng. Lỗi này xuất hiện ở nhiều loại hình, từ căn hộ cho thuê, biệt thự, cho đến khách sạn và nhà xưởng.
Khoảng cách cốt thép
Khoảng cách giữa các thanh thép ảnh hưởng trực tiếp đến khả năng làm việc của cấu kiện và chất lượng đổ bê tông.
- Nếu khoảng cách quá nhỏ, bê tông có thể không điền đầy hoàn toàn vào kết cấu.
- Nếu khoảng cách quá lớn, khả năng phân bố nội lực có thể thay đổi so với thiết kế.
Chiều dài neo cốt thép
Chiều dài neo là một trong những tiêu chí quan trọng nhất theo tiêu chuẩn nghiệm thu cốt thép. Nhiều đội thi công thường cắt giảm chiều dài neo để tiết kiệm vật liệu. Đây là lỗi nghiêm trọng vì ảnh hưởng trực tiếp đến khả năng truyền lực giữa thép và bê tông. Khi nghiệm thu, chiều dài neo phải được đối chiếu với bản vẽ thiết kế.

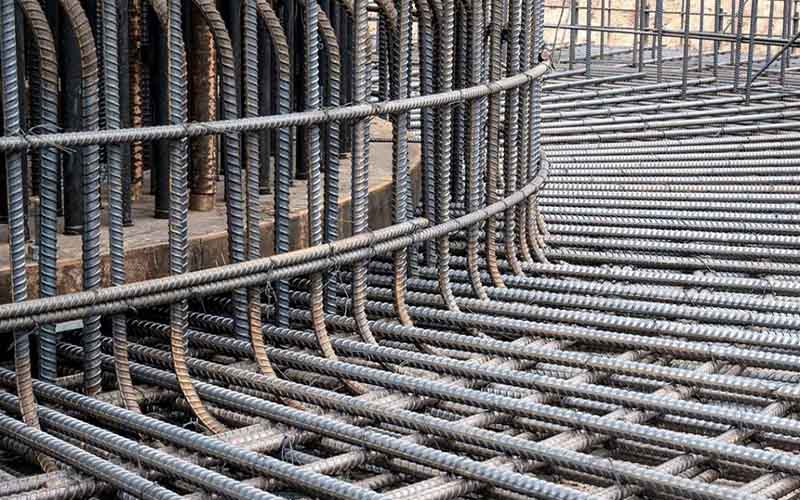

Nối cốt thép
Nối thép là nội dung thường bị giám sát kiểm tra rất kỹ.
Các nội dung cần đánh giá gồm:
- Vị trí nối.
- Chiều dài nối.
- Tỷ lệ thanh thép được nối tại cùng một mặt cắt.
- Phương pháp nối.
Không phải mọi vị trí đều được phép nối thép. Các vùng chịu lực lớn thường có quy định riêng nhằm đảm bảo khả năng làm việc của kết cấu.
Lớp bê tông bảo vệ
Lớp bê tông bảo vệ có nhiệm vụ bao bọc và bảo vệ cốt thép khỏi tác động của môi trường.
Kỹ sư cần kiểm tra:
- Chiều cao con kê.
- Khoảng cách bố trí con kê.
- Cao độ thép.
- Khoảng cách từ cốp pha đến thép
Đây là nội dung thường bị đánh giá không đạt trong quá trình nghiệm thu.
Bảng kiểm tra nghiệm thu cốt thép trước khi đổ bê tông
| Nội dung kiểm tra | Đã kiểm tra |
| Chủng loại thép | □ |
| Đường kính thép | □ |
| Số lượng thép | □ |
| Khoảng cách thép | □ |
| Chiều dài neo | □ |
| Chiều dài nối | □ |
| Vị trí nối thép | □ |
| Thép tăng cường | □ |
| Lớp bê tông bảo vệ | □ |
| Con kê bê tông | □ |
| Độ ổn định hệ thép | □ |
| Vệ sinh trước khi đổ bê tông | □ |
Đây là nhóm nội dung gần như luôn xuất hiện trong các biên bản nghiệm thu hiện trường.
Những lỗi khiến cốt thép không được nghiệm thu
Nhiều công trình bị yêu cầu sửa chữa ngay trước thời điểm đổ bê tông do không đáp ứng đủ tiêu chuẩn nghiệm thu cốt thép. Một số lỗi phổ biến thường gặp trong quá trình nghiệm thu có thể kể đến như:
Thiếu thép theo thiết kế
Đây là lỗi phổ biến nhất.
Sai sót thường xảy ra tại thép mũ sàn, thép tăng cường dầm hoặc thép cấu tạo.
Sai đường kính thép
Một số đơn vị thay đổi vật liệu nhưng không cập nhật hồ sơ.
Điều này khiến đường kính thép thực tế không phù hợp với thiết kế.
Nối thép không đúng vị trí
Nối tại vùng chịu mô men lớn thường bị từ chối. Đây là lỗi nghiêm trọng theo tiêu chuẩn nghiệm thu cốt thép.
Không đủ lớp bê tông bảo vệ
Điều này diễn ra khi con kê sai bị chiều cao hoặc bố trí quá thưa. Đây là nguyên nhân diễn ra phổ biến nhất khi thi công.
Cốt thép bị xê dịch
Trong quá trình di chuyển và thi công, nhiều vị trí thép có thể bị võng hoặc thay đổi cao độ.
Nếu không kiểm tra lại trước khi đổ bê tông, chất lượng kết cấu sẽ bị ảnh hưởng.
Kết luận
Tiêu chuẩn nghiệm thu cốt thép là cơ sở quan trọng để đánh giá chất lượng phần kết cấu trước khi đổ bê tông. Việc kiểm tra đầy đủ từ vật liệu, gia công, lắp dựng đến lớp bê tông bảo vệ sẽ giúp công trình đáp ứng yêu cầu kỹ thuật và vận hành ổn định trong thời gian dài.
Một quy trình nghiệm thu chặt chẽ không chỉ giúp hạn chế rủi ro mà còn góp phần nâng cao tuổi thọ và giá trị sử dụng của toàn bộ công trình.
