Thiết kế ME là phần thiết kế hệ thống cơ điện của công trình, gồm điện, điện nhẹ, cấp thoát nước, điều hòa thông gió và PCCC. Hồ sơ cho biết thiết bị đặt ở đâu và đường dây, đường ống đi theo lối nào. Bản vẽ cần hoàn thành trước khi thi công để không phải đục tường, sàn đã hoàn thiện.
Bài viết đi theo thứ tự thực tế: hệ thống nào cần thiết kế, mỗi bước do ai làm và cho ra hồ sơ gì. Tiếp theo là điểm khác nhau giữa các loại công trình và ảnh hưởng của khí hậu Đà Nẵng. Phần cuối nêu sai sót hay gặp, yếu tố quyết định chi phí và cách chọn đơn vị thiết kế.
Thiết kế ME gồm những hệ thống nào trong một công trình
ME là viết tắt của Mechanical and Electrical, nghĩa là cơ và điện. Nhiều hồ sơ dùng thuật ngữ MEP, thêm chữ P cho Plumbing, tức cấp thoát nước. Hai cách gọi này thường thay thế được cho nhau. Khi nhận báo giá, bạn nên hỏi rõ phạm vi gồm những hệ thống nào.
| Hệ thống | Vai trò | Bản vẽ chính |
|---|---|---|

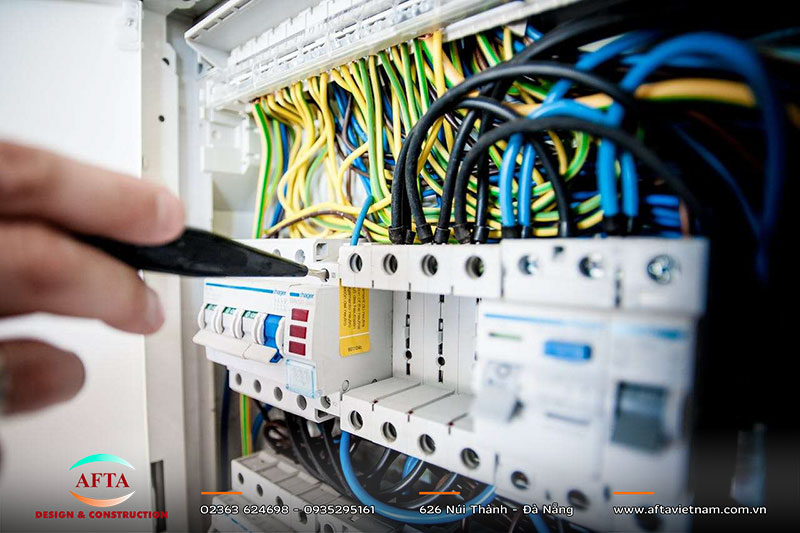

| Điện động lực và chiếu sáng | Cấp điện cho thiết bị và đèn | Sơ đồ một sợi, mặt bằng tủ điện, đường dây |
| Điện nhẹ | Mạng, camera, âm thanh, chuông cửa | Mặt bằng thiết bị, sơ đồ đấu nối |
| Cấp thoát nước | Cấp nước sinh hoạt, thoát nước thải và nước mưa | Sơ đồ trục, mặt bằng đường ống, bể và bơm |
| Điều hòa thông gió | Giữ nhiệt độ, cấp khí tươi, hút mùi | Mặt bằng dàn lạnh, dàn nóng, ống gió, thoát nước ngưng |
| PCCC | Phát hiện cháy, chữa cháy, thoát nạn | Mặt bằng đầu báo, họng nước, đèn thoát hiểm, sơ đồ nguyên lý |
Mức độ phức tạp tăng theo quy mô. Nhà phố nhỏ thường cần điện, điện nhẹ, cấp thoát nước và điều hòa. Khách sạn, nhà cao tầng và nhà xưởng thường cần đủ cả năm nhóm. Phần PCCC phụ thuộc quy mô và công năng nên phải đối chiếu quy định hiện hành.
Quy trình thiết kế ME từ khảo sát đến bàn giao hồ sơ
Khảo sát nhu cầu và tính toán tải
Kỹ sư bắt đầu từ bản vẽ kiến trúc sơ bộ và cách chủ nhà sử dụng công trình. Thiết bị công suất lớn làm thay đổi tính toán, ví dụ bếp công nghiệp, nước nóng trung tâm, hồ bơi hoặc thang máy. Thiếu thông tin này, bản vẽ chỉ dựa trên giả định.
| Loại tải | Dữ liệu đầu vào | Quyết định |
|---|---|---|

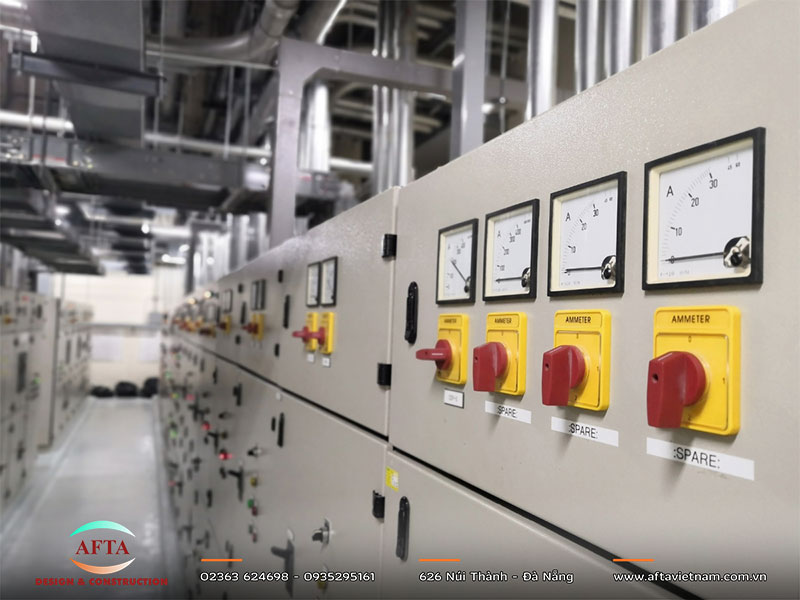

| Điện | Công suất từng thiết bị, hệ số sử dụng, hệ số đồng thời | Dung lượng tủ điện, tiết diện dây, thiết bị bảo vệ |
| Lạnh | Diện tích, hướng nắng, diện tích kính, số người, thiết bị tỏa nhiệt | Công suất điều hòa, kích thước ống gió |
| Nước | Số thiết bị vệ sinh, số người sử dụng | Thể tích bể, công suất bơm, đường kính ống |
Phụ tải điện tính toán bằng tổng công suất đặt nhân hệ số sử dụng và hệ số đồng thời. Hệ số đồng thời phản ánh việc không phải thiết bị nào cũng chạy cùng lúc.
Triển khai bản vẽ và hồ sơ bàn giao
Theo quy trình thiết kế của AFTA, phương án sơ bộ mất 3 đến 7 ngày. Hồ sơ kỹ thuật thi công và dự toán, trong đó có phần điện nước, thường mất 20 đến 30 ngày tùy quy mô. Bộ hồ sơ ME đầy đủ gồm:
- Thuyết minh tính toán cho điện, lạnh và nước
- Bản vẽ mặt bằng từng tầng cho từng hệ thống
- Sơ đồ nguyên lý, gồm sơ đồ một sợi của điện và sơ đồ trục của cấp thoát nước
- Chi tiết lắp đặt cho các vị trí phức tạp
- Bảng thống kê khối lượng vật tư
Khi thi công, nhà thầu có thể lập thêm bản vẽ shop drawing để chi tiết hóa vị trí lắp đặt theo thiết bị thực tế. Chủ nhà có thể tự kiểm tra hồ sơ ở ba điểm:
- Mỗi tầng có bản vẽ đủ cho từng hệ thống.
- Tủ điện, máy bơm và dàn nóng ghi rõ vị trí, kích thước và cao độ.
- Bảng khối lượng khớp với số thiết bị trên bản vẽ.
Thẩm tra và thẩm định thiết kế PCCC
Hồ sơ ME nằm trong bộ hồ sơ được xem xét khi thẩm tra thiết kế xây dựng. Bạn có thể xem dịch vụ thẩm tra thiết kế công trình tại Đà Nẵng để biết đơn vị thẩm tra kiểm tra những nội dung nào.
Phần PCCC thuộc diện thẩm định thiết kế về PCCC riêng nếu công trình nằm trong danh mục. Hai thủ tục này có phạm vi và mục đích khác nhau. Danh mục công trình phải thẩm định đã điều chỉnh trong năm 2026, nên mốc áp dụng cần đối chiếu theo bài quy định PCCC căn hộ cho thuê 2026 trước khi lập tiến độ.
Phối hợp bản vẽ ME với kiến trúc và kết cấu
Lỗi tốn kém nhất thường không nằm trong từng bản vẽ riêng lẻ. Nó nằm ở chỗ các bộ môn gặp nhau. Ống thoát nước cần độ dốc, ống gió cần tiết diện lớn và máng cáp cần lối đi. Cả ba cùng tranh một khoảng không trên trần.
| Điểm giao nhau | Rủi ro | Xử lý từ bản vẽ |
|---|---|---|
| Ống xuyên dầm | Đục sau khi đổ làm giảm khả năng chịu lực | Đặt ống chờ trước khi đổ, kỹ sư kết cấu duyệt vị trí |

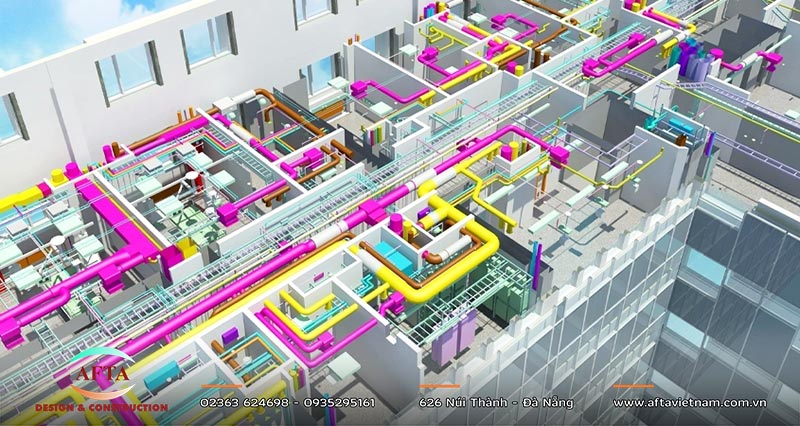

| Cao độ trần | Ống thoát nước, ống gió và máng cáp tranh chỗ | Chốt chiều cao thông thủy, ghép chồng bản vẽ các bộ môn |
| Trục kỹ thuật đứng | Lệch vị trí giữa các tầng, đường ống phải gấp khúc | Giữ các trục thẳng hàng từ tầng này sang tầng khác |
| Thiết bị trên mái | Dàn nóng, bồn nước tăng tải lên sàn mái | Báo tải trọng cho kỹ sư kết cấu từ đầu |
| Phòng máy, bể nước | Cần diện tích và sàn chịu tải lớn | Chốt vị trí ngay khi lập mặt bằng |
Cách làm an toàn là đặt ống chờ và hộp kỹ thuật ngay trong thiết kế kết cấu công trình. Bản vẽ các bộ môn cần được ghép chồng và kiểm tra trước khi đổ bê tông. Thông tin về thiết bị đến muộn sẽ buộc kết cấu hoặc thiết bị phải đổi.
Thiết kế ME theo loại công trình và điều kiện Đà Nẵng
Các loại công trình dưới đây đều dùng những nhóm hệ thống nêu ở đầu bài. Điểm khác nằm ở hệ thống nào được ưu tiên.
Nhà cao tầng
- Cấp nước: chia vùng áp lực hoặc dùng bơm tăng áp để tầng thấp không quá áp, tầng cao không thiếu nước.
- Điện: có nguồn dự phòng cho tải ưu tiên như thang máy, bơm chữa cháy và chiếu sáng thoát nạn.
- PCCC: thoát hiểm, hút khói và tăng áp buồng thang tùy chiều cao và quy mô.
Cách tổ chức không gian và giao thông đứng được trình bày thêm trong thiết kế nhà cao tầng tại Đà Nẵng.
Khách sạn
- Điều hòa: tải thay đổi theo từng phòng và giờ trong ngày nên cần chia vùng điều khiển.
- Nước nóng: thường dùng hệ tuần hoàn để khách không phải xả nước lâu.

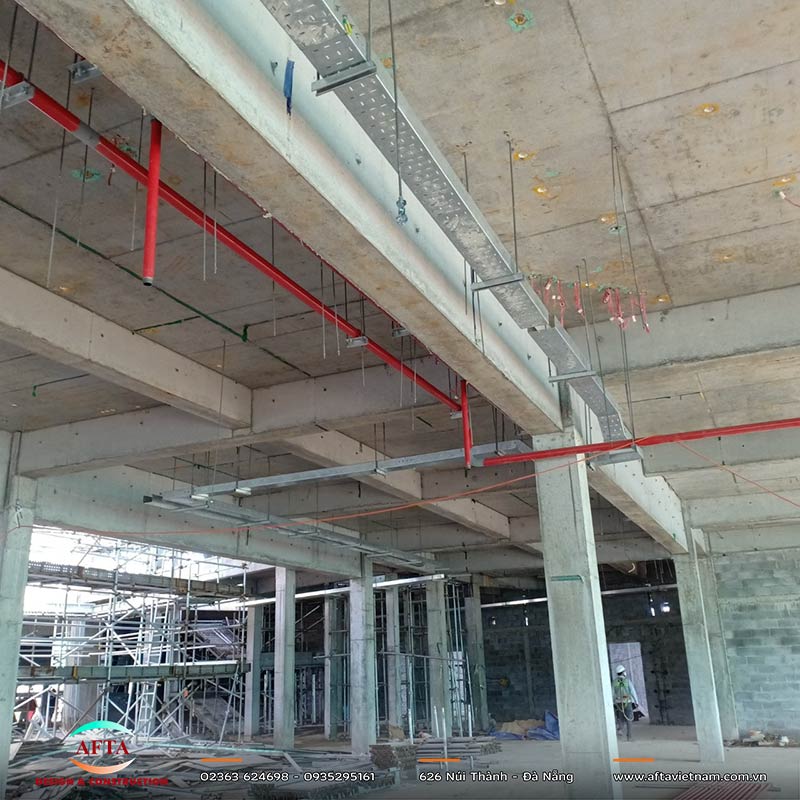

- Bảo trì: hành lang kỹ thuật và cửa thăm giúp sửa chữa mà không vào phòng khách.
- Tiếng ồn: dàn nóng và máy bơm đặt xa phòng ngủ.
Mặt bằng và công năng khách sạn nằm trong thiết kế khách sạn tại Đà Nẵng.
Nhà xưởng
- Điện: công suất lớn, thường dùng điện ba pha.
- Thông gió: mái tôn hấp thụ nhiệt nên đây là hạng mục cần tính kỹ.
- Hút bụi, khói: tính theo đặc thù sản xuất.
- PCCC: xác định theo mức nguy hiểm cháy của hàng hóa và quy trình bên trong.
Ảnh hưởng của khí hậu Đà Nẵng
Đà Nẵng có khí hậu nhiệt đới gió mùa. Mùa mưa bão tập trung vào nửa cuối năm, còn mùa hè nắng nóng kéo dài.

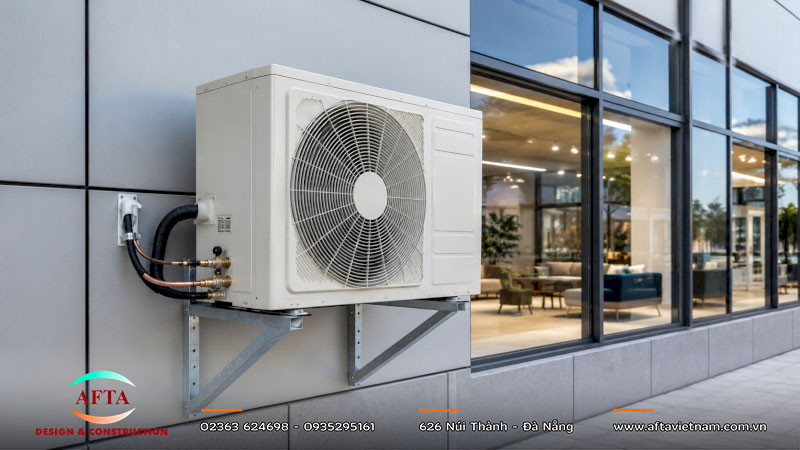

- Độ ẩm và hơi muối biển: ăn mòn dàn nóng, tủ điện ngoài trời và giá đỡ kim loại. Nên chọn giá đỡ mạ nhúng nóng hoặc inox, tránh đặt thiết bị đối diện hướng gió biển khi có thể.
- Mưa lớn: đặt tủ điện và máy bơm ở cao độ không bị ngập, tính hố thu và thoát nước mưa theo mưa lớn.
- Gió bão: neo giữ chắc dàn nóng, bồn nước và thiết bị trên mái.
- Nắng nóng: tải lạnh tăng với phòng nhiều kính hướng tây.
Khi lập tính toán, nên lấy số liệu khí tượng từ Đài Khí tượng Thủy văn khu vực.
Những sai sót thường gặp ở hồ sơ thiết kế ME
| Sai sót | Dấu hiệu nhận biết sớm | Hậu quả |
|---|---|---|
| Tính thiếu phụ tải, không chừa dự phòng | Hồ sơ không có bảng tính phụ tải | Phải thay dây, tủ điện khi thêm thiết bị |
| Chọn công suất điều hòa theo thói quen | Chỉ lấy diện tích phòng nhân hệ số cố định | Máy nhỏ chạy liên tục, máy lớn đóng ngắt nhiều, tốn điện và kém hút ẩm |

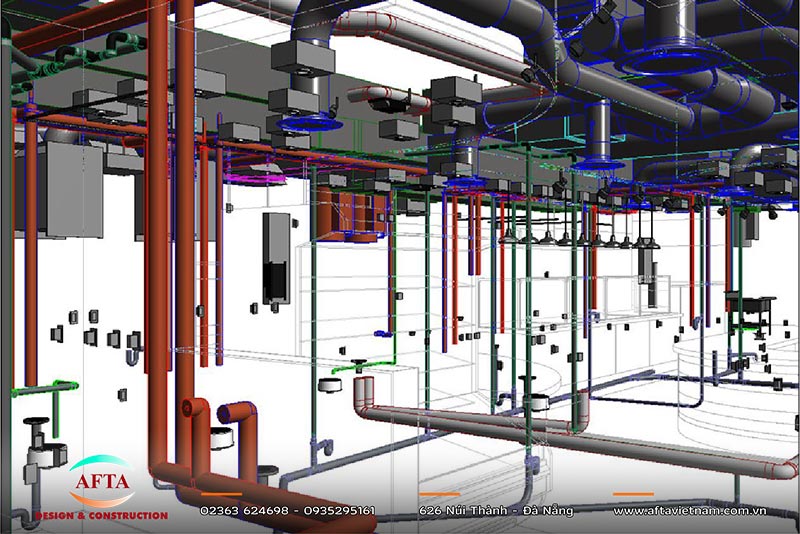

| Thoát nước thiếu độ dốc, thiếu ống thông hơi | Sơ đồ trục không thể hiện độ dốc và ống thông hơi | Cặn đọng gây tắc, mùi trào ngược vào phòng |
| Không chừa lối bảo trì | Dàn nóng đặt chỗ không với tới, van nằm sau tường kín | Phải phá tường, sàn khi sửa chữa |
| Thiếu ống chờ luồn dây | Bản vẽ không có ống chờ cho điện nhẹ và điều hòa | Đục tường để đi dây sau khi hoàn thiện |
Chi phí thiết kế ME và cách chọn đơn vị thực hiện
Chi phí thiết kế ME phụ thuộc vào năm yếu tố:
- Quy mô và số tầng của công trình
- Số hệ thống cần thiết kế
- Mức độ hồ sơ: chỉ bản vẽ, hay kèm thuyết minh, bảng khối lượng và shop drawing
- Thiết bị đặc thù như hồ bơi, thang máy, bếp công nghiệp
- Thay đổi công năng giữa chừng, buộc phải tính lại
Khi so sánh các báo giá, hãy đối chiếu phạm vi hồ sơ trước đơn giá. Bạn có thể tham khảo cách AFTA báo giá tại báo giá thiết kế Đà Nẵng. Bốn câu nên hỏi đơn vị thiết kế:
- Phạm vi gồm những hệ thống và bản vẽ nào?
- Hồ sơ có bảng tính toán kèm theo không?
- Bản vẽ có được ghép chồng với kiến trúc và kết cấu không?
- Ai chịu trách nhiệm khi bản vẽ vướng ngoài thực tế thi công?
Những thông tin về AFTA liên quan đến thiết kế ME:
- Thành lập năm 2015, hoạt động hơn 10 năm tại Đà Nẵng.
- Có chứng chỉ năng lực hoạt động xây dựng hạng 2 do Sở Xây dựng Đà Nẵng cấp.
- Mỗi bộ hồ sơ thiết kế gồm kiến trúc, kết cấu và điện nước. Hồ sơ điện nước có trong tất cả gói thiết kế.
- Hồ sơ hệ thống kỹ thuật gồm điện, nước, thông gió. Có thể mở rộng thêm điều hòa, camera, internet, truyền hình cáp, chuông cửa theo yêu cầu.
- Thiết kế và thi công do cùng một đơn vị đảm nhận, cam kết độ hoàn thiện thi công tương đồng hơn 95% so với bản vẽ.
Câu hỏi thường gặp
Nhà phố nhỏ có cần bản vẽ ME riêng không
Nên có, ít nhất cho phần điện và cấp thoát nước. Bản vẽ ghi rõ vị trí tủ điện, ổ cắm, đường ống và bể nước. Nếu thợ tự bố trí tại công trình, phần tính toán thường bị bỏ qua và dễ phải đục sửa sau. Tại AFTA, hồ sơ điện nước có trong mọi gói thiết kế.
Thiết kế và thi công ME nên cùng một đơn vị hay tách riêng
Cùng một đơn vị thì trách nhiệm rõ ràng khi bản vẽ vướng ngoài thực tế. Tách riêng thì có bên độc lập kiểm tra hồ sơ, nhưng cần người điều phối giữa các bộ môn. Cả hai cách đều dùng được, miễn là có một đầu mối chịu trách nhiệm về sự phối hợp.
Thay đổi công năng giữa chừng thì hồ sơ ME xử lý thế nào
Kỹ sư cần tính lại phụ tải điện, tải lạnh và lưu lượng nước theo công năng mới. Nếu sàn và dầm đã đổ, việc dời ống xuyên dầm cần kỹ sư kết cấu duyệt. Hồ sơ PCCC đã thẩm định có thể phải điều chỉnh theo quy định hiện hành.
Kết luận
Thiết kế ME quyết định công trình vận hành ra sao sau khi bàn giao. Ba điểm đáng kiểm tra nhất là bảng tính phụ tải, bản vẽ đã ghép chồng với kết cấu và phạm vi hồ sơ ghi trong báo giá. Với công trình tại Đà Nẵng, cần thêm vật liệu chống ăn mòn và cao độ đặt thiết bị để tránh ngập.
Nếu bạn đã có bản vẽ kiến trúc, hãy gửi cho AFTA để được tư vấn những hệ thống điện, nước, thông gió cần thiết kế. Chưa có bản vẽ thì AFTA có thể thiết kế từ đầu.
