Dầm chuyển nhà cao tầng nghe có vẻ chỉ là một giải pháp kết cấu. Thực tế, cấu kiện này thường xuất hiện khi công trình cần thay đổi lưới cột giữa các tầng. Nếu xử lý không đúng từ đầu, dầm chuyển có thể ảnh hưởng đến mặt bằng và hệ thống kỹ thuật.
Đây cũng là hạng mục cần được tính toán kỹ khi triển khai công trình cao tầng. Đội ngũ AFTA luôn xem xét đồng thời vị trí dầm, kết cấu và điều kiện thi công trong từng phương án. Bài viết dưới đây sẽ làm rõ khi nào cần dùng dầm chuyển, cách tính toán và những điểm cần lưu ý khi triển khai thực tế.
Dầm chuyển nhà cao tầng là gì?

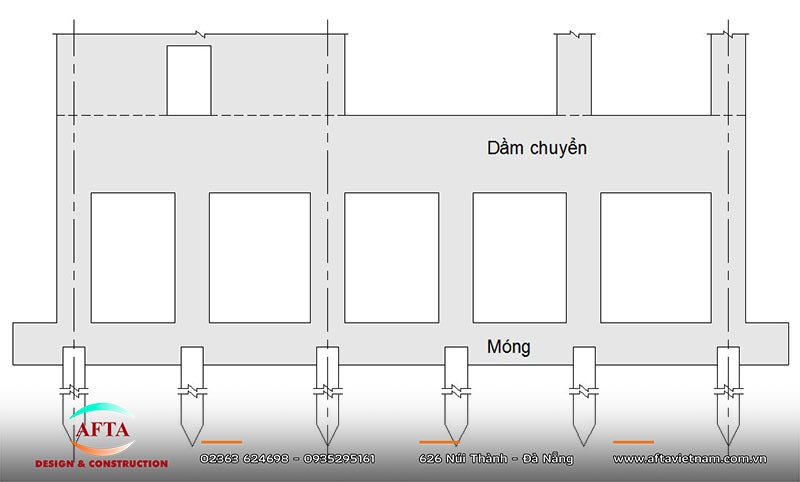

Dầm chuyển là cấu kiện giúp thay đổi đường truyền lực trong công trình. Cột hoặc vách phía trên có thể truyền tải xuống dầm. Từ đó, dầm chuyển tải sang cột, vách hoặc kết cấu bên dưới.
Điểm khác biệt nằm ở cách cấu kiện làm việc. Dầm chuyển thường chịu tải lớn tại một số vùng. Khu vực truyền lực cũng có thể phức tạp hơn dầm sàn thông thường.
TCVN 5574:2018 là tiêu chuẩn hiện hành về thiết kế kết cấu bê tông và bê tông cốt thép. Tiêu chuẩn này được áp dụng cho nhà và công trình với các yêu cầu thuộc phạm vi của tiêu chuẩn.
Vì vậy, không nên chọn kích thước dầm từ một công trình khác. Thông số phải được xác định theo sơ đồ chịu lực của dự án.
Khi nào nhà cao tầng cần dùng dầm chuyển?

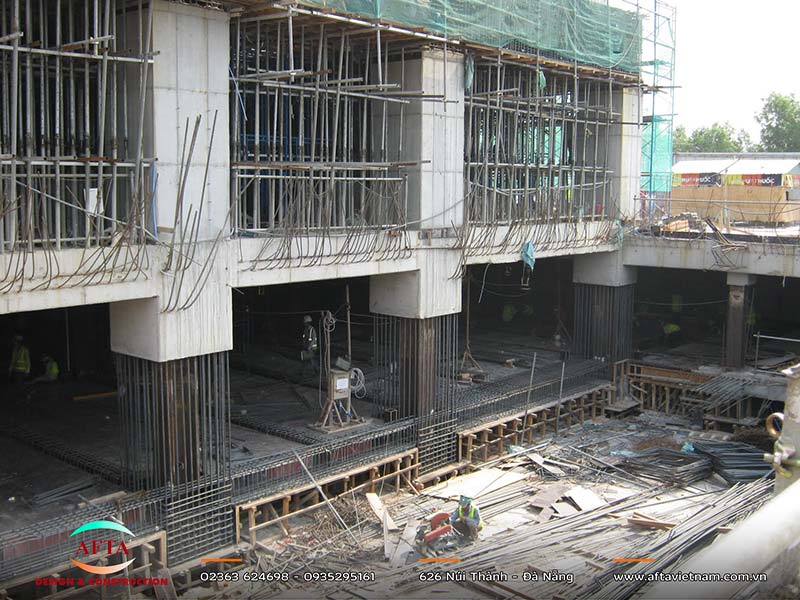

Dầm chuyển thường được cân nhắc khi lưới cột thay đổi giữa các tầng. Đây là tình huống dễ gặp ở công trình có sự thay đổi về mặt bằng.
Chẳng hạn, tầng dưới có thể cần không gian rộng. Tầng trên lại cần nhiều cột hoặc vách hơn. Nếu giữ nguyên hệ chịu lực, mặt bằng phía dưới có thể bị hạn chế.
Dầm chuyển tạo ra một vùng trung gian để xử lý khác biệt này. Tuy nhiên, đây không phải giải pháp bắt buộc cho mọi công trình. Nếu có thể giữ hệ cột liên tục, phương án đó thường đơn giản hơn.
Vì vậy, dầm chuyển nên được cân nhắc ngay khi phát triển phương án nhà cao tầng. Việc bổ sung cấu kiện quá muộn có thể gây xung đột với kiến trúc và kỹ thuật.
Dầm chuyển ảnh hưởng thế nào đến hệ kết cấu?

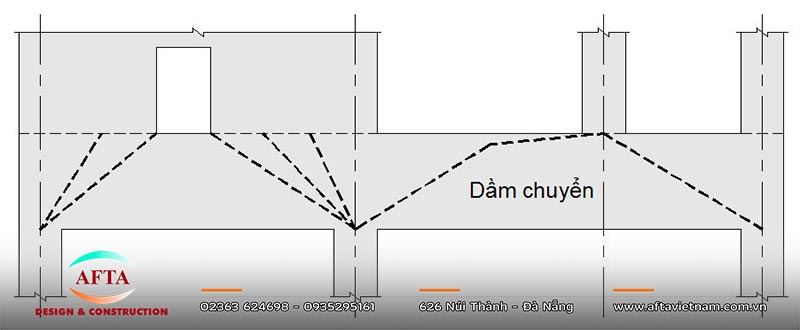

Dầm chuyển làm thay đổi đường truyền tải trọng giữa các tầng. Tải từ cột hoặc vách phía trên tập trung vào khu vực chuyển. Sau đó, tải được phân phối xuống hệ chịu lực bên dưới.
Do đó, không nên chỉ kiểm tra riêng tiết diện dầm. Cần xem xét cả cột, vách và sàn liên quan. Mô hình tính cũng phải phù hợp với cơ chế làm việc của cấu kiện.
Một tài liệu chuyên môn về kết cấu chuyển dành riêng nội dung cho dầm chuyển. Tài liệu này cũng đề cập phương pháp tính và các lưu ý khi thiết kế.
Đây là lý do thiết kế kết cấu công trình Đà Nẵng cần được triển khai từ mô hình tổng thể. Cách này giúp đánh giá rõ hơn sự tương tác giữa tầng chuyển và phần còn lại.
Thiết kế dầm chuyển nhà cao tầng cần chú ý gì?
Dầm chuyển cần được kiểm tra theo nhiều nhóm vấn đề. Tải trọng, vùng liên kết và biến dạng đều có vai trò quan trọng.
Xác định tải trọng truyền xuống dầm
Trước hết, cần xác định tải từ cột và vách phía trên. Tải bản thân và tải từ sàn cũng phải được tính phù hợp.
Vị trí đặt tải cũng cần được kiểm tra. Tải tập trung có thể tạo trạng thái chịu lực khác dầm thông thường. Đây là cơ sở để lựa chọn mô hình và cách bố trí cốt thép.
Kiểm tra vùng truyền lực

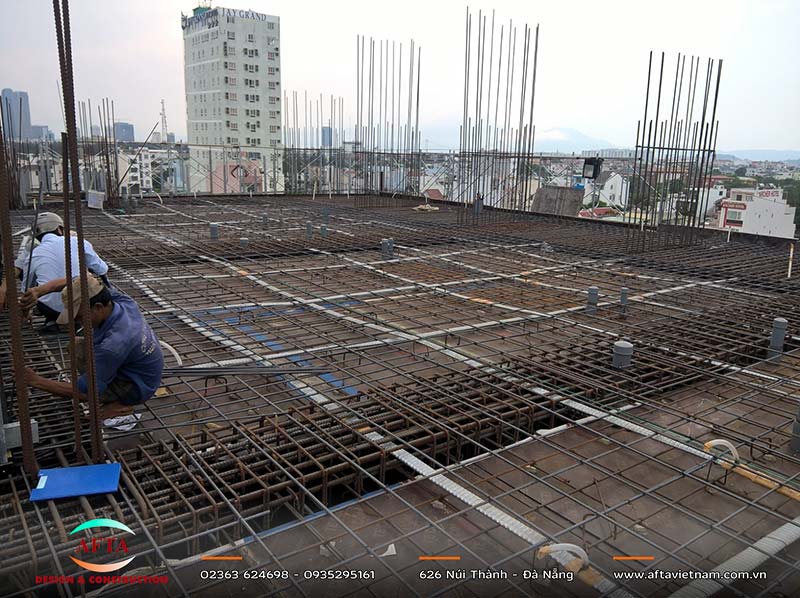

Khu vực liên kết với cột hoặc vách thường cần được kiểm tra kỹ. Đây có thể là nơi tập trung nội lực lớn.
Cốt thép phải phù hợp với cơ chế truyền lực. Không nên bê nguyên cấu tạo của dầm thông thường vào dầm chuyển.
Kiểm soát biến dạng
Dầm chuyển không chỉ cần đủ khả năng chịu lực. Biến dạng cũng cần được kiểm soát.
Nếu biến dạng lớn, các cấu kiện phía trên có thể bị ảnh hưởng. Vì vậy, kiểm tra cần được thực hiện trong toàn hệ kết cấu.
TCVN 5574:2018 cũng quy định nhiều yêu cầu về cấu tạo và bố trí cốt thép cho kết cấu bê tông cốt thép. Các yêu cầu cụ thể phải được áp dụng theo điều kiện thiết kế của từng công trình.
Dầm chuyển ảnh hưởng đến kiến trúc và hệ kỹ thuật ra sao?
Dầm chuyển thường có chiều cao lớn hơn dầm sàn thông thường. Vì vậy, cấu kiện có thể ảnh hưởng đến chiều cao thông thủy của tầng.
Phần dầm cũng chiếm một khoảng không gian nhất định. Hệ thống điện, nước và các tuyến kỹ thuật cần được bố trí quanh cấu kiện. Nếu xử lý muộn, MEP có thể bị xung đột với kết cấu.
Đây là lý do kiến trúc và kết cấu cần phối hợp sớm. Khi kích thước dầm được xác định ngay từ đầu, mặt bằng sẽ dễ kiểm soát hơn.
Với những dự án có yêu cầu kết cấu phức tạp, thiết kế nhà cao tầng Đà Nẵng cần xem xét dầm chuyển như một phần của tổng thể. Không nên chỉ xử lý cấu kiện này ở giai đoạn cuối.
Thi công dầm chuyển nhà cao tầng có gì đặc biệt?
Dầm chuyển thường có khối lượng bê tông và cốt thép lớn. Vì vậy, hệ chống và ván khuôn cần được chuẩn bị kỹ.
Hệ chống và ván khuôn
Hệ chống phải chịu tải trong suốt giai đoạn thi công phù hợp với biện pháp được phê duyệt. Chiều cao chống và tải truyền xuống sàn cần được tính toán.
Không nên tháo chống tùy ý sau khi đổ bê tông. Trình tự tháo phải phù hợp với thiết kế và tiến độ phát triển cường độ.
Bố trí và lắp dựng cốt thép

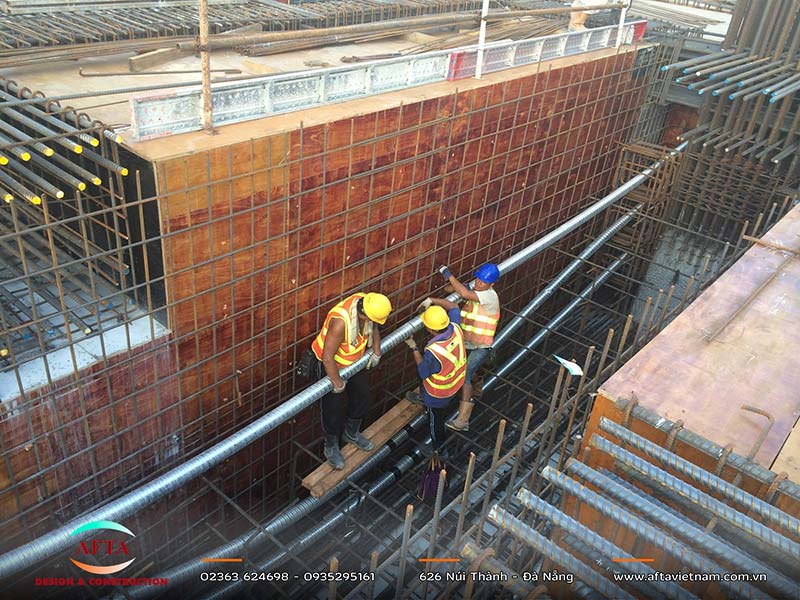

Dầm chuyển có thể có mật độ cốt thép cao. Khoảng trống dành cho việc lắp dựng và đổ bê tông vì vậy cần được kiểm tra.
Nếu thép quá dày, bê tông có thể khó điền đầy. Đây là vấn đề cần phát hiện ngay từ bản vẽ. Các chi tiết khó lắp dựng nên được xử lý trước khi đưa ra công trường.
Đổ và bảo dưỡng bê tông
Khối lượng bê tông lớn cần kế hoạch đổ rõ ràng. Cấp phối, thiết bị và trình tự đổ phải được chuẩn bị trước.
Với cấu kiện lớn, nhiệt trong khối bê tông cũng cần được kiểm soát. Biện pháp bảo dưỡng phải phù hợp với điều kiện thực tế. Đây là một phần quan trọng của thi công nhà cao tầng Đà Nẵng.
Những sai sót dễ gặp khi làm dầm chuyển
Một lỗi thường gặp là xem dầm chuyển như dầm thông thường. Việc chỉ tăng kích thước tiết diện không giải quyết toàn bộ bài toán truyền lực.
Dầm chuyển cũng dễ gây vấn đề nếu được xác định quá muộn. Khi kiến trúc và MEP đã cố định, việc bổ sung dầm có thể làm giảm chiều cao tầng.
Cốt thép là một điểm khác cần chú ý. Bản vẽ có thể đúng về tính toán nhưng vẫn khó lắp dựng. Vì vậy, thiết kế cần được kiểm tra cùng điều kiện thi công.
Ngoài ra, không nên lấy thông số từ công trình khác để áp dụng trực tiếp. Nhịp, tải trọng và sơ đồ chịu lực của mỗi dầm đều khác nhau.
Dầm chuyển trong nhà cao tầng Đà Nẵng cần phối hợp thế nào?

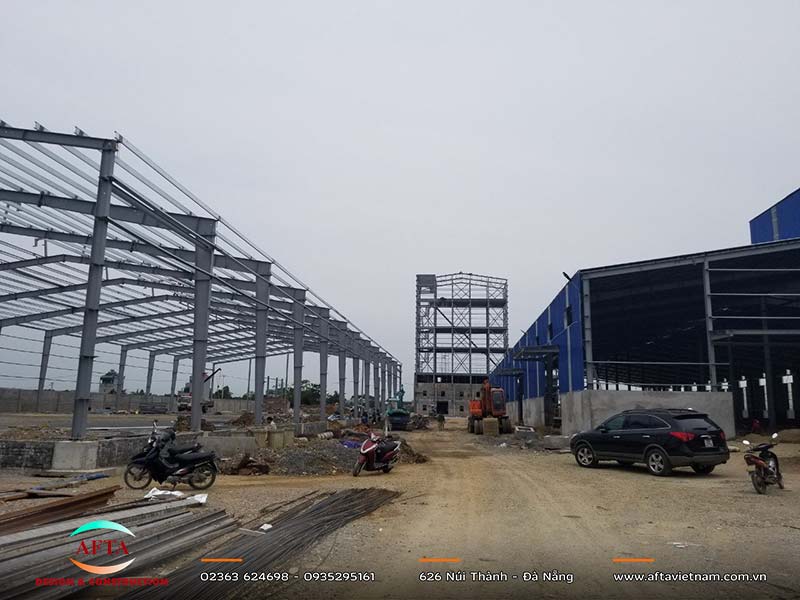

Với công trình cao tầng tại Đà Nẵng, dầm chuyển cần được xem xét cùng điều kiện kiến trúc và công trường. Kích thước cấu kiện có thể ảnh hưởng đến không gian tầng. Hệ chống cũng cần phù hợp với mặt bằng thi công.
Khi khu đất hạn chế, đường vận chuyển vật liệu cần được chuẩn bị sớm. Không gian lắp dựng cốt thép cũng cần được kiểm tra. Những yếu tố này có thể ảnh hưởng đến biện pháp thi công.
Vì vậy, thiết kế kết cấu công trình Đà Nẵng nên được phối hợp cùng phương án thi công. Khi hồ sơ và hiện trường được xem xét đồng thời, các điểm khó triển khai dễ được phát hiện hơn.
Đây cũng là cách AFTA tiếp cận những cấu kiện phức tạp trong công trình cao tầng. Trọng tâm không chỉ là kết quả tính toán. Phương án còn phải phù hợp với điều kiện lắp dựng và thi công thực tế.
Khi dầm chuyển nhà cao tầng không phải phương án phù hợp
Dầm chuyển mang lại sự linh hoạt cho kiến trúc. Tuy nhiên, nó cũng làm tăng độ phức tạp của kết cấu và thi công.
Nếu có thể điều chỉnh lưới cột, nên so sánh phương án trước khi quyết định. Một giải pháp đơn giản hơn có thể phù hợp hơn với tổng thể công trình.
Khi so sánh, có thể xem xét:
- Khả năng đáp ứng mặt bằng.
- Ảnh hưởng đến chiều cao tầng.
- Khối lượng kết cấu.
- Độ phức tạp khi thi công.
- Chi phí và tiến độ.
Mục tiêu không phải là sử dụng dầm chuyển bằng mọi giá. Phương án phù hợp phải cân bằng giữa kiến trúc, kết cấu và khả năng triển khai.
Kết luận
Dầm chuyển nhà cao tầng được dùng khi hệ chịu lực thay đổi giữa các tầng. Cấu kiện này giúp giải quyết yêu cầu về mặt bằng và công năng. Đồng thời, nó tạo ra một vùng kết cấu có yêu cầu tính toán cao hơn.
Vì vậy, dầm chuyển cần được nghiên cứu từ sớm. Tải trọng, đường truyền lực và vùng liên kết phải được kiểm tra đầy đủ. Biện pháp chống, cốt thép và đổ bê tông cũng cần được chuẩn bị tương ứng.
Đối với các dự án nhà cao tầng Đà Nẵng, việc phối hợp giữa kiến trúc, kết cấu và thi công càng quan trọng. Đây là cơ sở để phương án vừa đáp ứng yêu cầu kỹ thuật, vừa có khả năng triển khai thực tế.
