Khi thiết kế tòa nhà, vị trí thang máy thường được xác định khá sớm. Tuy nhiên, chừa một khoảng trống trên bản vẽ vẫn chưa đủ. Ô chờ thang máy phải phù hợp với thiết bị và kết cấu. Nó cũng phải khớp với mặt bằng và giao thông của công trình. Nếu sai từ đầu, việc sửa sau này sẽ phức tạp hơn.
Ô chờ thang máy là gì?

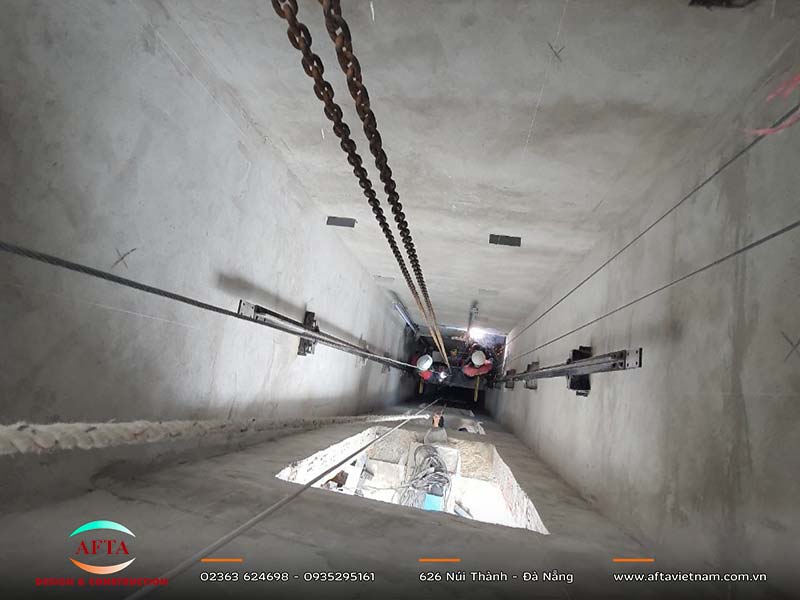

Ô chờ là phần không gian dành cho hệ thống thang máy. Khu vực này liên quan đến giếng thang, cửa tầng và các khoảng không kỹ thuật. Nó không đồng nghĩa với kích thước cabin.
Cabin là nơi người sử dụng đứng bên trong. Giếng thang còn chứa ray, đối trọng và thiết bị kỹ thuật. Phía dưới giếng là hố PIT. Phía trên cabin cũng cần khoảng không theo cấu hình thang.
Vì thế, ô chờ thang máy phải được nhìn theo cả hai chiều. Mặt bằng cho biết kích thước ngang. Mặt cắt cho biết cao độ và các khoảng không cần thiết.

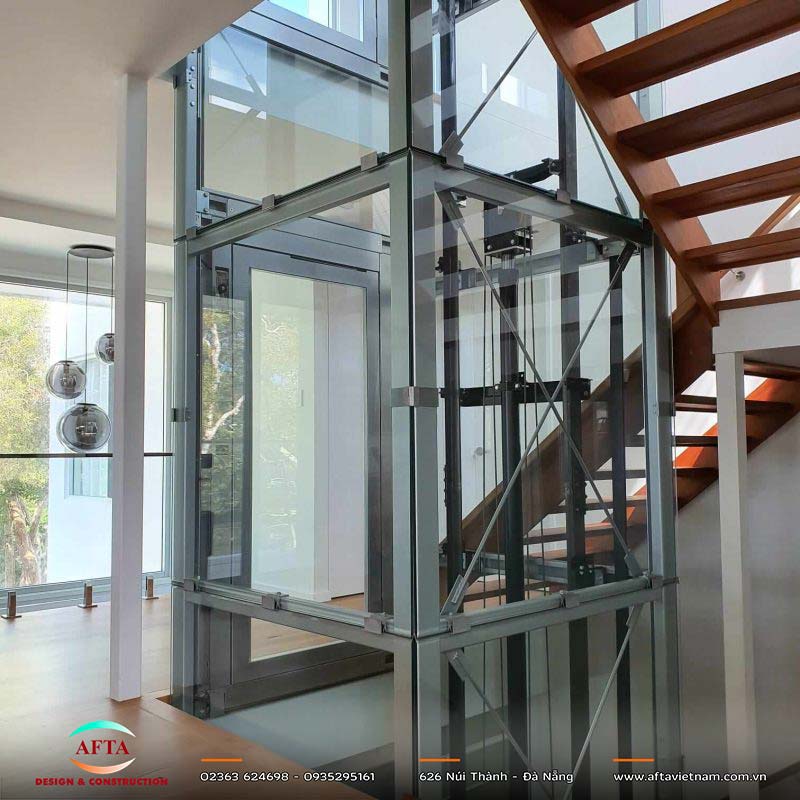

Kích thước ô chờ thang máy phụ thuộc vào đâu?
Không có một kích thước áp dụng chung cho mọi công trình. Mỗi model thang có thể yêu cầu kích thước giếng khác nhau. Tải trọng cũng không phải yếu tố duy nhất quyết định thông số.
Các dữ liệu cần xem gồm:
- Tải trọng và kích thước cabin
- Kích thước giếng theo model
- Kiểu cửa và vị trí cửa
- Vị trí đối trọng
- Chiều sâu hố PIT
- Khoảng không phía trên cabin
Tại Việt Nam, các yêu cầu an toàn về cấu tạo và lắp đặt cho thang máy chở người hiện được quy định trong TCVN 6396-20:2017, tiêu chuẩn đã thay thế các phiên bản cũ trước đó. Vì tiêu chuẩn có thể được cập nhật theo thời gian, nên đối chiếu bản hiện hành trước khi chốt hồ sơ.

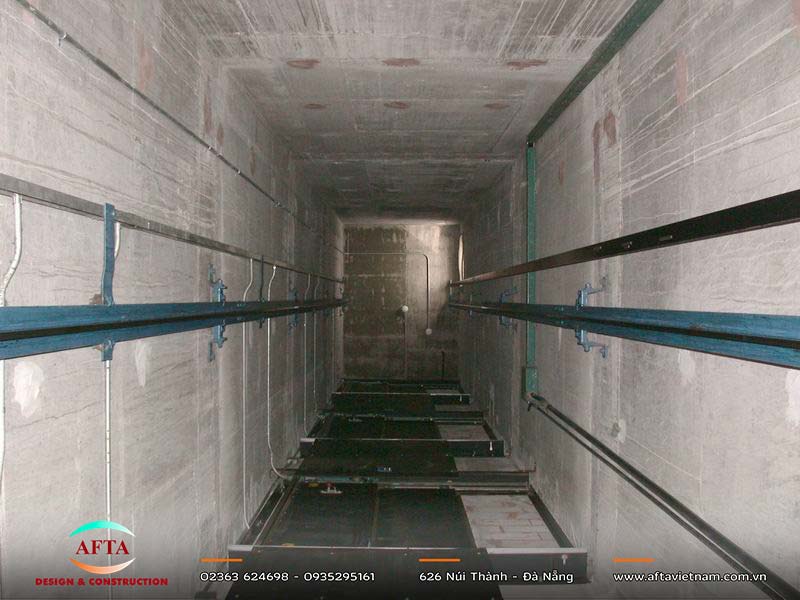

Bảng kích thước có sẵn trên thị trường chỉ nên dùng để tham khảo ở giai đoạn đầu. Khi triển khai hồ sơ chính thức, cần dùng thông số của thiết bị dự kiến lắp đặt. Cách này giúp tránh việc kiến trúc phải sửa lại sau khi đã chốt mặt bằng.

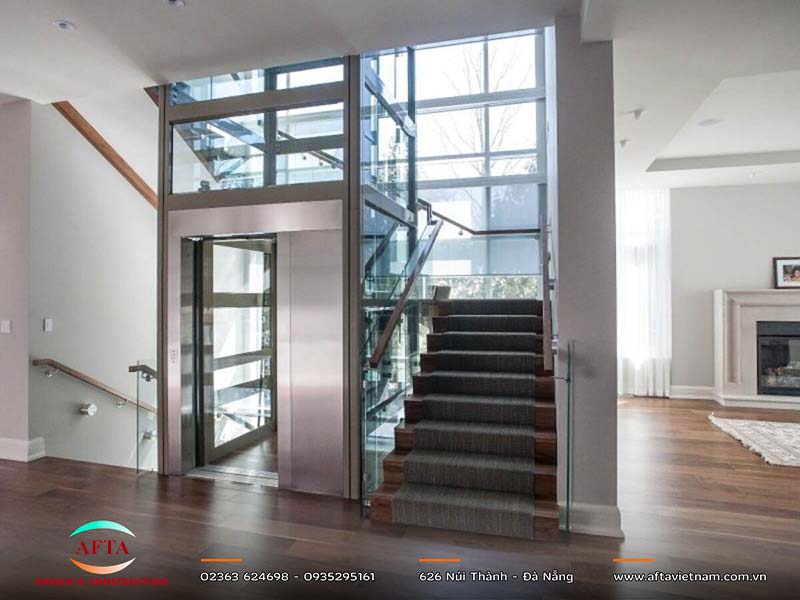

Ô chờ thang máy ảnh hưởng thế nào đến hiệu quả căn hộ cho thuê?
Với mô hình căn hộ cho thuê, lõi thang không chỉ là vấn đề kỹ thuật. Nó còn ảnh hưởng trực tiếp đến hiệu quả khai thác của cả tòa nhà.
Lõi thang càng lớn, diện tích dành cho căn hộ trên mỗi tầng càng giảm. Nếu lõi quá chật, hành lang và khoảng trước cửa thang sẽ khó tổ chức, ảnh hưởng đến trải nghiệm của khách thuê. Với công trình nhiều tầng lặp lại cùng một mặt bằng, một sai lệch nhỏ ở lõi thang sẽ nhân theo số tầng, kéo theo tổng diện tích khai thác giảm đáng kể trên toàn dự án.

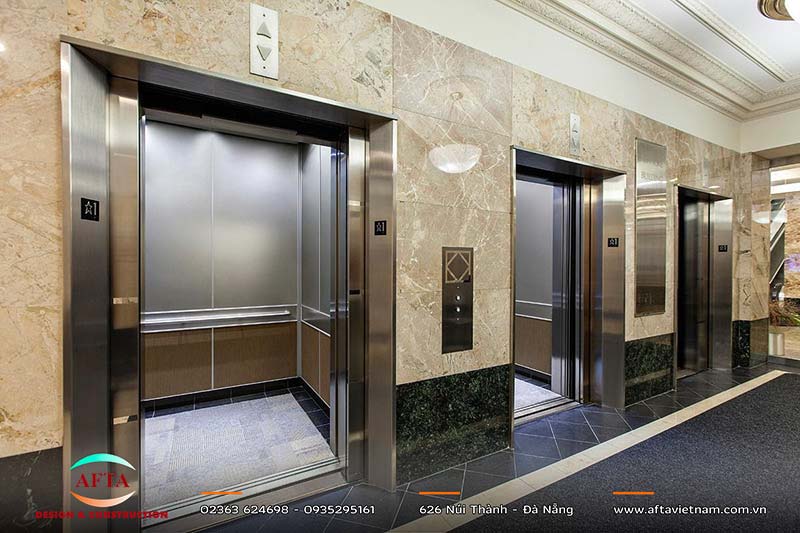

Số lượng và tải trọng thang cũng cần tính theo mật độ khai thác. Một tòa căn hộ cho thuê ngắn hạn thường có lưu lượng người ra vào cao hơn nhà ở thông thường. Vì vậy, cấu hình thang cần được chọn dựa trên mô hình vận hành thực tế, không chỉ dựa vào số tầng hay diện tích sàn.
Khi thiết kế thiết kế căn hộ cho thuê Đà Nẵng, vị trí và cấu hình thang nên được xác định cùng lúc với cơ cấu căn hộ trên mặt bằng, thay vì chốt riêng từng phần.

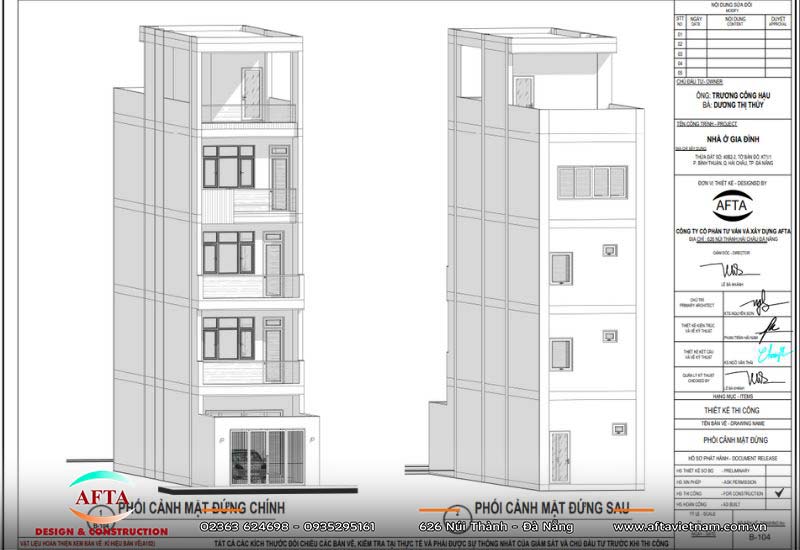

Ô chờ thang máy liên quan đến kết cấu như thế nào?
Giếng thang chạy liên tục theo phương đứng. Vì vậy, vị trí giếng phải được giữ ổn định giữa các tầng. Dầm, sàn, cột và vách quanh giếng cũng phải được tính trên cùng một phương án.
Nếu thay đổi kích thước giếng sau khi kết cấu đã chốt, nhiều bộ phận có thể bị ảnh hưởng. Trường hợp giếng nằm trong lõi có vách chịu lực càng cần kiểm tra sớm.
Đây là lý do cần phối hợp chặt với thiết kế kết cấu công trình Đà Nẵng ngay từ đầu. Kích thước giếng phải vừa với thiết bị. Nó cũng phải phù hợp với hệ chịu lực đã tính toán.
Hố PIT và khoảng không phía trên cần tính từ đầu
Chiều rộng và chiều sâu giếng chưa nói hết yêu cầu. Hố PIT nằm dưới tầng dừng thấp nhất, liên quan đến cao độ sàn và kết cấu đáy.
Phía trên cabin cũng cần khoảng không phù hợp. Nếu chỉ kiểm tra mặt bằng, phần này dễ bị bỏ sót. Khi đó, giếng có thể đủ rộng nhưng vẫn không đáp ứng thiết bị.
Với công trình có tầng hầm, cần xem giếng từ tầng thấp nhất. Cửa thang cũng phải phù hợp với lối đi bộ, không cắt vào luồng xe hoặc vùng kỹ thuật.
Những lỗi thường gặp khi bố trí ô chờ thang máy
Các lỗi thường xuất hiện trước khi công trình bước vào thi công. Nguyên nhân thường nằm ở thông số chưa chốt hoặc hồ sơ chưa đồng bộ. Những sai sót này càng dễ phát sinh khi mặt bằng được thay đổi nhiều lần.
Lấy kích thước tham khảo thay cho thông số thiết bị
Một kích thước dùng ở công trình khác chưa chắc phù hợp tại đây. Cùng tải trọng vẫn có thể dùng cấu hình khác. Vì vậy, không nên xem một bảng kích thước là tiêu chuẩn chung.
Ở giai đoạn đầu, số liệu tham khảo vẫn có giá trị định hướng. Khi chốt hồ sơ, cần chuyển sang thông số của thiết bị dự kiến. Đây là cách hạn chế thay đổi về sau.
Nhầm giữa kích thước cabin với kích thước giếng
Cabin chỉ là phần người sử dụng trực tiếp. Giếng còn phải dành không gian cho nhiều bộ phận khác. Nếu lấy cabin làm cơ sở, phần chừa có thể bị thiếu.
Sai sót này thường chỉ lộ ra khi đối chiếu với hồ sơ thiết bị. Nếu lúc đó kết cấu đã hoàn thành, việc xử lý sẽ khó hơn. Vì thế, hai loại kích thước phải được tách rõ ngay từ đầu.
Chốt mặt bằng trước khi xác định cấu hình thang
Mặt bằng đã khóa sẽ hạn chế khả năng chọn thiết bị. Đơn vị thang lúc đó phải tìm model phù hợp với không gian có sẵn. Phương án có thể kém tối ưu hơn so với việc xác định thiết bị sớm.
Với công trình xây mới, nên xác định nhu cầu giao thông trước. Sau đó mới chọn cấu hình dự kiến và đưa vào mặt bằng. Đây là cách giúp các bộ môn làm việc trên cùng một cơ sở.
Chỉ kiểm tra mặt bằng mà bỏ qua mặt cắt
Một giếng đủ rộng vẫn có thể thiếu PIT. Khoảng không phía trên cũng có thể không đạt. Những vấn đề này không thể phát hiện chỉ bằng một mặt bằng.
Vì vậy, cần kiểm tra cả kích thước ngang và cao độ. Hai phần phải cùng phù hợp với hồ sơ thiết bị. Đây cũng là bước nên thực hiện trước khi triển khai kết cấu.

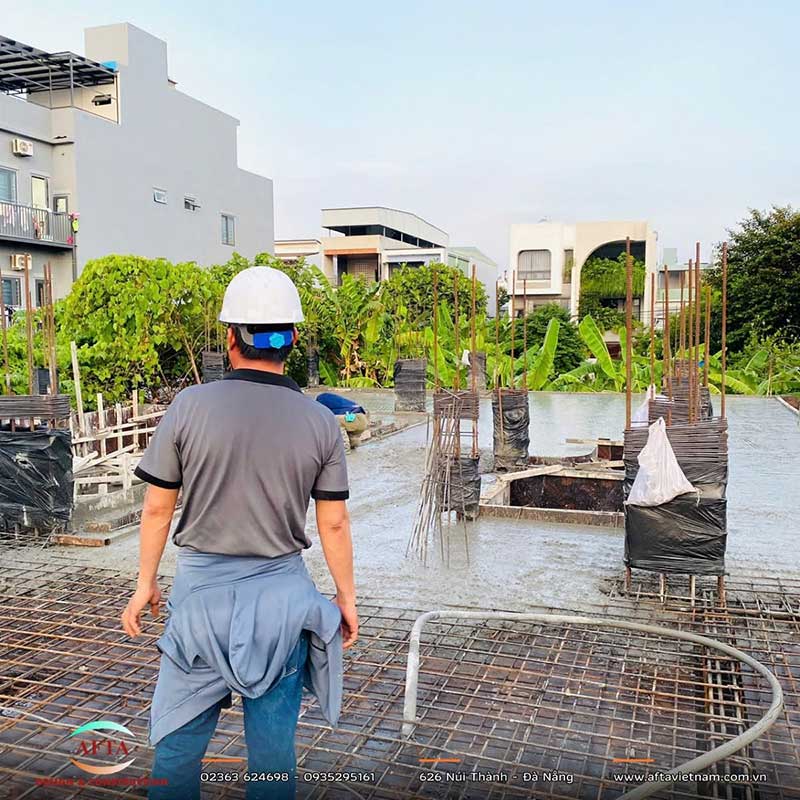

Kiểm tra ô chờ trước khi thi công
Trước khi thi công, nên đối chiếu ba nhóm hồ sơ: kiến trúc, kết cấu và thông số thiết bị. Cách này giúp phát hiện xung đột khi việc điều chỉnh còn đơn giản.
Các điểm cần kiểm tra gồm:
- Kích thước giếng
- Vị trí và kích thước cửa tầng
- Cao độ các tầng dừng
- Chiều sâu hố PIT
- Khoảng không phía trên cabin
- Dầm, sàn và vách quanh giếng
- Không gian trước cửa tầng
Với các dự án theo mô hình thiết kế nhà cao tầng Đà Nẵng, bước kiểm tra này nên thực hiện trước khi kết cấu bước vào giai đoạn thi công, vì sửa trên bản vẽ luôn dễ hơn sửa khi đã đổ bê tông.
Câu hỏi thường gặp
Ô chờ thang máy có kích thước cố định không?
Không. Kích thước phụ thuộc vào model và cấu hình thiết bị. Tải trọng, cabin, cửa và đối trọng đều có thể làm thay đổi thông số.
Ô chờ có giống kích thước cabin không?
Không. Cabin là không gian mà người sử dụng nhìn thấy và bước vào. Giếng còn phải chứa ray, đối trọng và các bộ phận kỹ thuật khác.
Có cần tính PIT khi thiết kế không?
Có. PIT liên quan đến tầng dừng thấp nhất, cao độ sàn và kết cấu đáy. Nó phải được tính cùng phương án giếng.
Khi nào nên chốt kích thước?
Nên chốt khi mặt bằng đã tương đối ổn định và cấu hình thang đã rõ. Khi đó, kiến trúc và kết cấu có thể phối hợp trên cùng một bộ thông số.
Kết luận
Ô chờ thang máy không phải một khoảng trống có thể chừa theo kinh nghiệm. Nó phải phù hợp với thiết bị, kết cấu và mặt bằng của công trình. Với các dự án căn hộ cho thuê nhiều tầng, việc xác định sớm còn giúp giữ ổn định diện tích khai thác và hạn chế sai lệch lặp qua các tầng. Nên bắt đầu từ cấu hình thang dự kiến, sau đó mới phối hợp kiến trúc, kết cấu và thi công trên cùng một cơ sở.
