Ô Văng Bê Tông: Kích Thước Chuẩn Và Kỹ Thuật Bố Trí Thép

Ô văng bê tông là hạng mục kết cấu vô cùng quen thuộc trong xây dựng dân dụng. Tuy nhiên, việc thi công cấu kiện treo này lại đòi hỏi kỹ thuật rất cao. Nếu làm sai quy trình, mái đón rất dễ bị nứt cổ trần hoặc đổ sập. Vì vậy, với cương vị là một công ty thi công và xây dựng uy tín, AFTA sẽ hướng dẫn chi tiết về cấu trúc ô văng bê tông. Nhờ đó, bạn sẽ nắm rõ giải pháp thi công mái đón bê tông an toàn nhất.

Ô văng bê tông là gì và vai trò trong kiến trúc

Về mặt kết cấu, ô văng bê tông là loại dầm console một đầu tự do. Đầu còn lại ngàm chặt vào hệ giằng tường chịu lực. Vật liệu bắt buộc là bê tông cốt thép toàn khối. Mác bê tông thường dùng là mác 200 hoặc mái mác 250. Thợ thi công thường đúc liền khối cấu kiện này với hệ giằng cửa phía dưới. Chuyên môn ngành xây dựng gọi tổ hợp chịu lực này là hệ lanh tô ô văng.

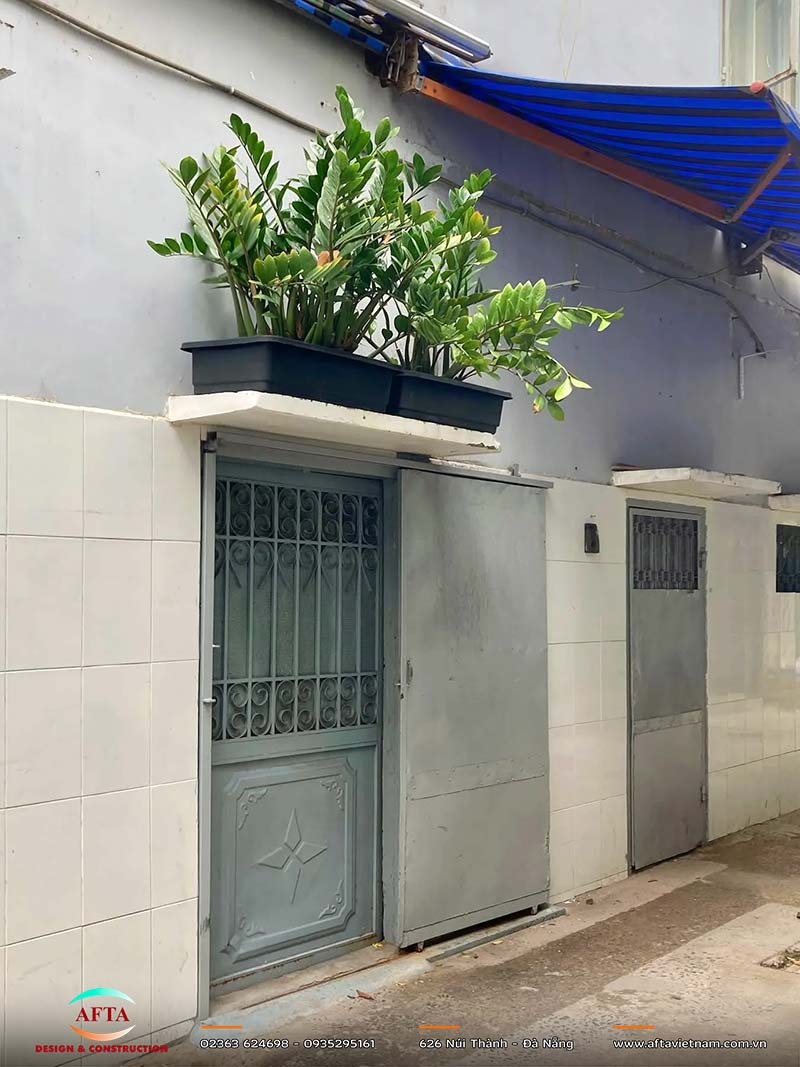

Tác dụng cốt lõi của cấu kiện là bảo vệ hệ thống cửa gỗ hoặc cửa nhôm kính bên dưới. Nó ngăn dòng chảy của nước mưa hắt trực tiếp vào các khe hở tiếp giáp. Bộ phận này cũng giúp cản bớt bức xạ nhiệt mặt trời. Phòng ở nhờ vậy sẽ luôn mát mẻ vào mùa hè.

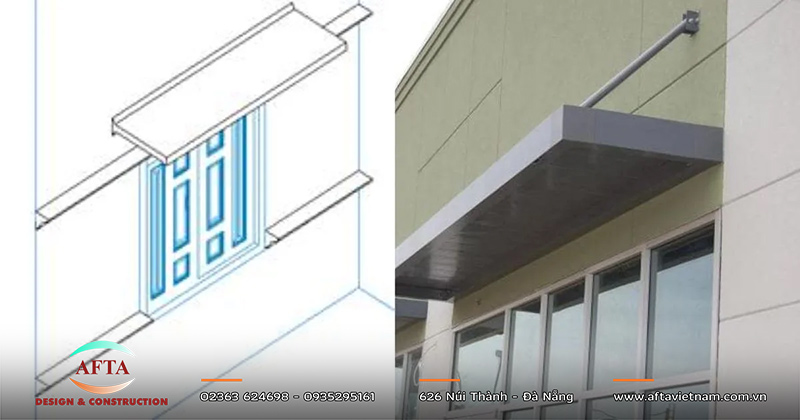

Quy định về kích thước ô văng

Khoảng không mặt tiền chịu sự quản lý của Luật Xây dựng. Chủ nhà không được tự ý phóng độ rộng mái che. Khoảng cách vươn ra phải căn cứ vào lộ giới đường trước nhà:

• Lộ giới đường dưới 7m: Kết cấu tuyệt đối không được nhô ra khỏi ranh đất sổ đỏ. Các cạnh chỉ được thi công bo sát chỉ giới đường đỏ.
• Lộ giới đường từ 7m đến 12m: Cấu kiện được phép vươn ra ngoài khoảng không giới hạn tối đa là 0.9m.
• Lộ giới đường trên 12m: Độ vươn tối đa cho phép của mép ngoài cấu kiện là 1.2m.

Cao độ tính từ vỉa hè đến đáy dầm phải đạt tối thiểu 3.5m. Thông số này đảm bảo khoảng không an toàn cho xe tải lưu thông. Các đơn vị Xây dựng căn hộ Đà Nẵng luôn phải tuân thủ nghiêm ngặt quy định này.

Bản vẽ và cách bố trí thép ô văng cửa sổ chống sập

Sập kết cấu console là tai nạn nguy hiểm nhất lúc xây thô. Lỗi chủ yếu do thợ nề đặt sai vị trí lớp thép chịu lực chính. Quy trình giám sát thép ô văng bê tông cần tuân thủ các bước sau:

Nguyên lý đặt thép lớp trên

Dầm console chịu lực ngược hoàn toàn so với sàn nhà thông thường.

Vùng chịu kéo tập trung sát mặt trên của bản bê tông. Do đó, lưới sắt chịu lực bắt buộc phải bố trí ở thớ trên. Nếu thép bị sập xuống đáy khuôn, cấu kiện sẽ gãy khi dỡ chống.

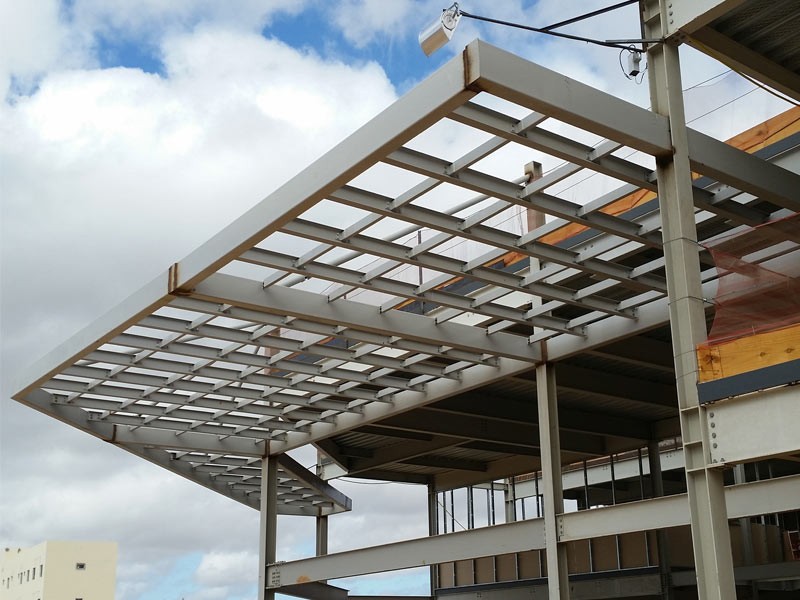

Tiêu chuẩn chọn đường kính sắt và đoạn neo

Nhà dân thường dùng thép phi 8 hoặc phi 10. Khoảng cách giữa các thanh dao động từ 10cm đến 15cm. Thanh thép phải bẻ móc vuông và neo vào giằng.

Chiều dài đoạn neo phải đạt 30 đến 40 lần đường kính thép. Neo thiếu chiều dài sẽ làm tuột liên kết chịu lực.

Sử dụng con kê bảo vệ khung xương

Hoạt động giẫm đạp khi đổ vữa dễ làm bẹp khung xương thép. Thợ phải kê lưới sắt bằng con kê chuyên dụng dày 1.5cm đến 2cm. Tuyệt đối không dùng đá vỡ hoặc gạch tạp để kê thép.

Quy trình 3 bước đổ bê tông đạt chuẩn

Giai đoạn đổ vữa đòi hỏi sự phối hợp chặt chẽ giữa các tổ thợ. Quy trình đổ ô văng bê tông gồm 3 bước tiêu chuẩn:

Bước 1: Dựng cốp pha và gia cố hệ cây chống

Ván khuôn phải sử dụng loại phẳng và kín khít. Thợ nên dán băng keo để tránh mất nước xi măng.

Trọng lượng bê tông tươi khi còn ướt rất lớn. Hệ thống cây chống dưới phải gia cố chéo thật chắc chắn. Hệ đỡ yếu sẽ làm võng mặt dầm ngay lập tức.

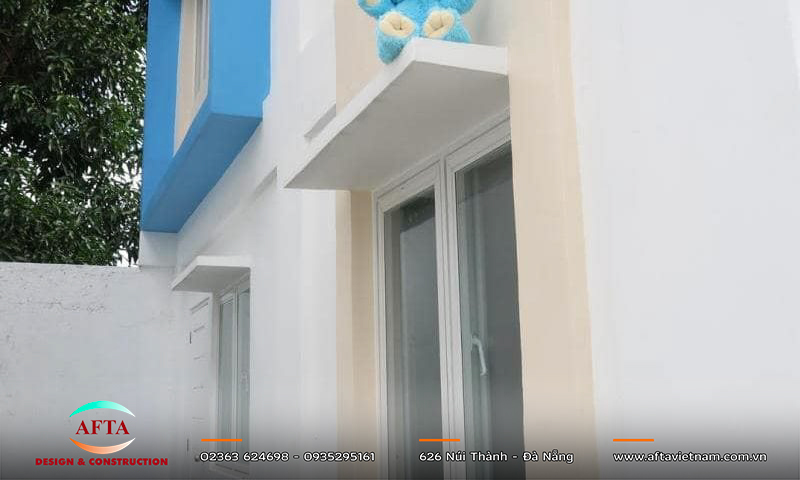

Bước 2: Kỹ thuật gạt vữa tạo độ dốc thoát nước mặt bản sàn

Khi đổ vữa, thợ phải tạo độ dốc nhẹ. Độ dốc tiêu chuẩn dao động từ 2% đến 5%.

Chiều dốc bắt buộc hướng từ trong ra mép ngoài. Nước mưa sẽ thoát nhanh và không bị đọng vũng. Mặt sàn lõm sẽ gây thấm tường vào trong nhà.

Bước 3: Làm gờ ngắt nước dưới đáy

Chi tiết này nhỏ nhưng quyết định độ bền mảng tường.

Thợ cần khía rãnh lõm sâu 1cm dọc đáy dầm. Rãnh cách mép ngoài khoảng 5cm để ngắt mạch nước. Nước mưa gặp rãnh sẽ rơi xuống đất sạch sẽ.

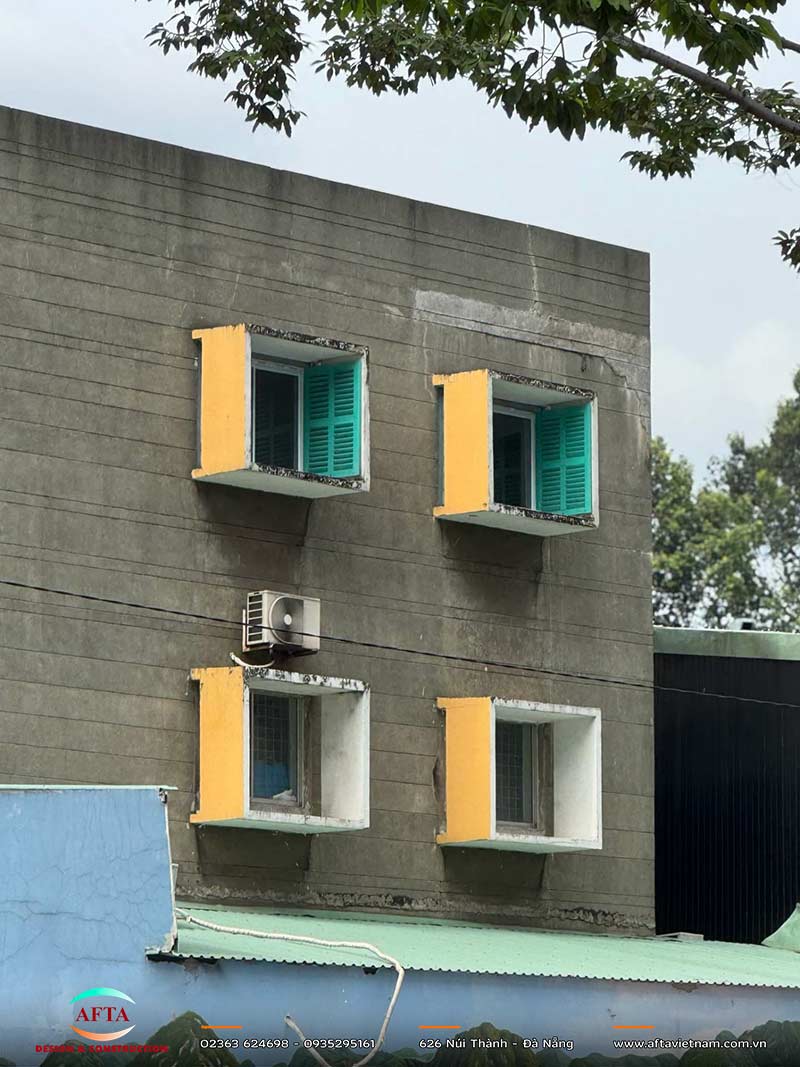

Giải pháp xử lý nứt cổ trần và chống thấm triệt để

Cấu kiện nằm ngoài trời nên chịu tác động co ngót nhiệt lớn. Bê tông thường bị nứt xé dọc vị trí tiếp giáp tường gạch. Nước mưa nương theo khe nứt thấm vào, gây mốc vách tường.

Quy trình chống thấm ô văng bê tông gồm 3 bước:

Các xu hướng thiết kế mái đón bê tông hiện đại

Kiến trúc hiện đại đã loại bỏ các khối dầm dày thô kệch. Hạng mục này được biến tấu đa dạng để làm đẹp mặt tiền. Các kiến trúc sư thường các áp dụng giải pháp sau khi Thi công căn hộ Đà Nẵng:

Thiết kế vuốt mảnh tối giản

Mép ngoài bản sàn được vuốt mỏng với độ dày chỉ 5cm. Đường nét mảnh mai giúp tổng thể nhà trông thanh thoát hơn. Kỹ sư sẽ tăng cường thép chịu lực ở góc ngàm.

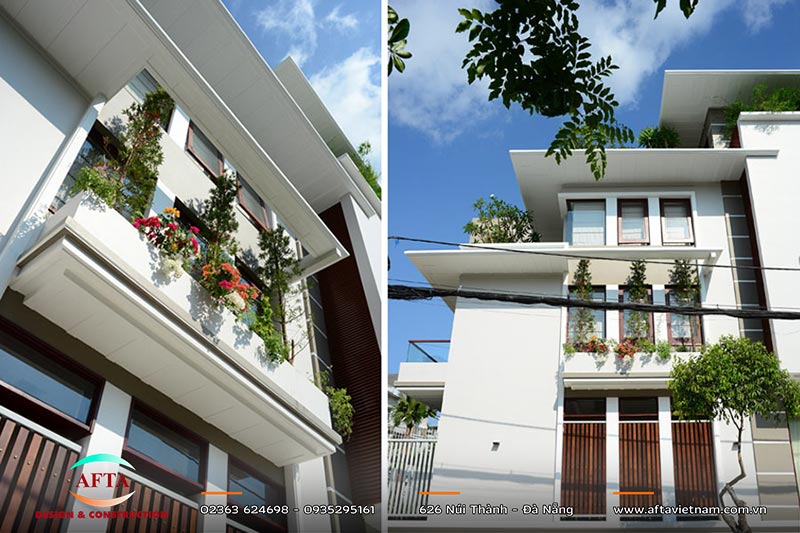

Tích hợp bồn hoa xanh

Mặt trên dầm được đúc lõm tạo hộc sâu 15cm đến 20cm. Hộc này dùng để trồng cây tiểu cảnh hoặc hoa rủ. Hệ thống bắt buộc phải đi kèm ống thoát nước riêng. Ý tưởng xanh này cực kỳ phổ biến trong các gói Thiết kế căn hộ cho thuê Đà Nẵng hiện nay.

Lắp đèn LED âm trần

Thợ đặt sẵn ống gen kỹ thuật khi đổ vữa bê tông. Mặt dưới dầm sẽ lắp hệ đèn downlight chống nước tốt. Giải pháp này vừa chiếu sáng vừa tạo hiệu ứng sang trọng.

Ốp vật liệu giả gỗ trang trí

Đáy mái đón được ốp tấm nhựa giả gỗ composite cao cấp. Sự tương phản màu sắc giúp lối vào chính có chiều sâu.

Dạng nan chớp lấy sáng

Thợ thi công đúc hệ thống các thanh lam bê tông song song. Khoảng cách các nan chớp được tính theo góc ánh nắng. Phương án này giúp cản nắng gắt nhưng vẫn thông gió.

Kết luận

Ô văng bê tông quyết định độ an toàn và thẩm mỹ của công trình. Xây dựng đúng lộ giới giúp chủ nhà tránh rắc rối pháp lý. Đồng thời, việc đặt thép thớ trên chuẩn xác ngăn tai nạn. Quy trình chống thấm nách dầm triệt để sẽ bảo vệ tường. Đầu tư kỹ thuật ngay từ đầu giúp tiết kiệm chi phí. Chủ đầu tư cần thiết kế kết cấu tối ưu hãy liên hệ AFTA.
