Thi công móng cọc khoan nhồi tạo cọc bê tông cốt thép trực tiếp trong nền đất. Công việc gồm định vị, khoan tạo lỗ, hạ lồng thép, đổ bê tông và kiểm tra chất lượng. Mỗi công đoạn phải bám hồ sơ thiết kế và điều kiện tại công trường.
Phương án móng dựa trên khảo sát địa chất, tải trọng và tính toán kết cấu. Số tầng không phải căn cứ duy nhất để chọn loại móng. Việc lựa chọn cũng cần cân nhắc ưu nhược điểm của cọc khoan nhồi và điều kiện khu đất.
Thi công móng cọc khoan nhồi gồm những bước nào?
Trước khi thi công móng cọc khoan nhồi, cần rà soát khảo sát địa chất và bản vẽ móng. Biện pháp phải được duyệt. Mặt bằng cần đủ chỗ cho máy khoan, lồng thép, xe bê tông và thiết bị nâng. Với công trình trong khu dân cư, cần tính đường vận chuyển và khoảng cách nhà liền kề. Thông số cọc phải theo thiết kế kết cấu công trình, không xác định bằng kinh nghiệm chung.
1. Xác định tọa độ cọc và lắp ống vách dẫn hướng. Tim cọc được định vị theo mốc trắc địa và kiểm tra trước khi khoan. Ống vách định hướng miệng hố và hỗ trợ giữ ổn định lớp đất phía trên.
2. Khoan tạo lỗ. Máy khoan tạo lỗ đúng đường kính, chiều sâu thiết kế. Cần theo dõi độ thẳng đứng và diễn biến địa tầng. Tùy địa chất, biện pháp có thể dùng bentonite hoặc polymer trong cọc nhồi để giữ thành hố. Chỉ tiêu dung dịch phải đáp ứng yêu cầu kỹ thuật.
3. Vệ sinh đáy cọc, đưa khung thép xuống đúng cao độ. Khi đạt chiều sâu, hố khoan cần được kiểm tra và làm sạch đáy. Lồng thép phải đúng kích thước, cao độ và cấu tạo thiết kế. Nếu có yêu cầu siêu âm, cần lắp đặt và bảo vệ ống kiểm tra trước khi đổ bê tông.

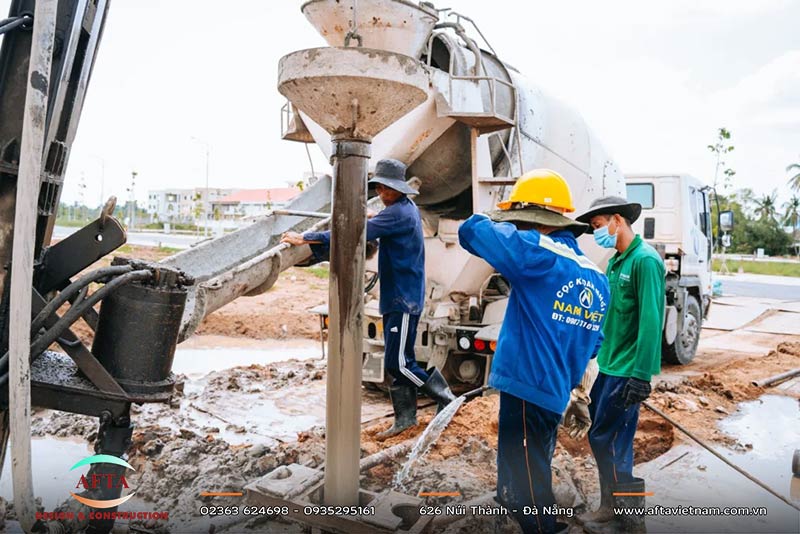

4. Đổ bê tông và ghi nhận thông số. Bê tông được cấp theo biện pháp đã duyệt. Với ống tremie, cần theo dõi vị trí ống và cao độ bê tông dâng. Khối lượng cấp vào cũng phải được ghi nhận. Nhật ký từng cọc là căn cứ đối chiếu và nghiệm thu.
Yêu cầu kỹ thuật khi thi công móng cọc khoan nhồi
Chất lượng thi công móng cọc khoan nhồi phụ thuộc vào toàn bộ quá trình, không chỉ khâu đổ bê tông. Hố khoan đủ sâu vẫn có thể chưa đạt nếu thành bị sạt hoặc đáy còn cặn lắng. Vì vậy, cần kiểm tra hố khoan trước khi hạ lồng và đổ bê tông.
Ổn định thành hố và đáy cọc
Khi thi công móng cọc khoan nhồi, thành hố cần được theo dõi sát. Địa tầng yếu hoặc nước ngầm có thể làm thành hố mất ổn định. Dung dịch giữ thành phải đáp ứng yêu cầu của biện pháp thi công. Nếu xuất hiện sụt thành hoặc diễn biến đất khoan bất thường, cần kiểm tra và xử lý kịp thời.
Đáy hố phải được làm sạch và kiểm tra trước khi hạ lồng thép hoặc đổ bê tông. Cặn lắng quá mức có thể ảnh hưởng đến điều kiện làm việc ở mũi cọc. Cần nghiệm thu theo yêu cầu áp dụng, không chỉ căn cứ vào thời gian thao tác.

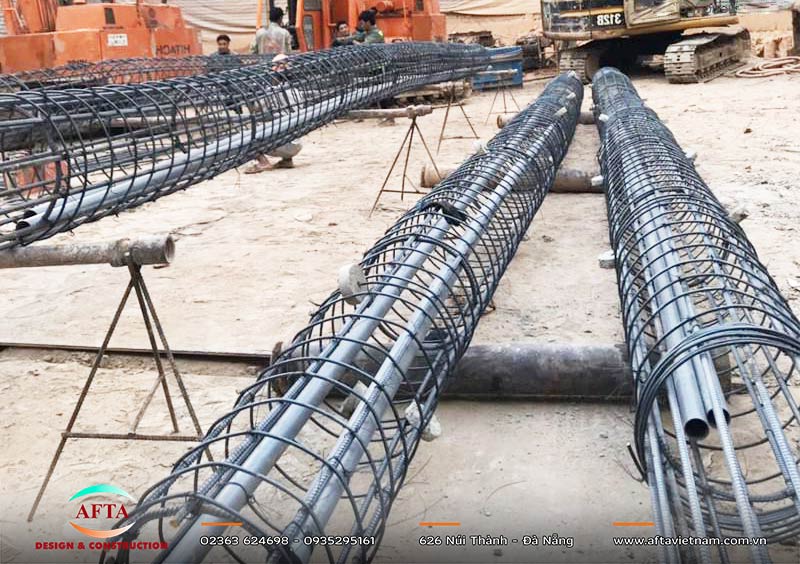

Lồng thép và bê tông
Lồng thép phải giữ đúng vị trí và lớp bê tông bảo vệ. Khi hạ lồng, cần tránh va chạm làm biến dạng khung thép. Trong lúc đổ, theo dõi lượng bê tông và cao độ dâng. Vị trí ống tremie cũng cần được kiểm soát. Nếu lượng bê tông chênh lệch bất thường, cần xác minh nguyên nhân.
Nhật ký cần ghi các thông số quan trọng của từng cọc. Hồ sơ gồm diễn biến khoan, thông tin lồng thép, thời gian đổ và khối lượng bê tông. Khi phát hiện sai lệch, các bên liên quan cần thống nhất hướng xử lý trước khi chuyển bước.
Kiểm tra chất lượng cọc, nghiệm thu và thi công đài móng
Nghiệm thu cần đối chiếu bản vẽ, nhật ký thi công và kết quả kiểm tra. Mỗi phép thử có mục đích riêng. Siêu âm đánh giá tính đồng nhất của bê tông trong phạm vi kiểm tra. Thử tải tĩnh phục vụ đánh giá ứng xử chịu tải của cọc.
Việc nghiệm thu cần đối chiếu TCVN 9395:2012 về thi công và nghiệm thu cọc khoan nhồi cùng các yêu cầu của dự án. Việc chọn phương pháp cũng cần phân biệt giữa kiểm tra tính đồng nhất và đánh giá sức chịu tải. Các phương pháp thí nghiệm cọc nhồi trong xây dựng không thể thay thế cho nhau.
Khi cọc đạt yêu cầu nghiệm thu, đầu cọc được xử lý đến cao độ thiết kế để liên kết với đài. Công tác đập đầu cọc khoan nhồi phải bảo vệ phần bê tông được giữ lại.
Tiếp theo là bê tông lót, lắp dựng cốt thép đài và kiểm tra chi tiết liên kết. Chỉ đổ bê tông đài khi các điều kiện liên quan đã được nghiệm thu. Hoàn thành cọc chưa có nghĩa toàn bộ hệ móng đã hoàn tất. Hồ sơ thi công móng cọc khoan nhồi cần lưu đầy đủ để phục vụ đối chiếu.

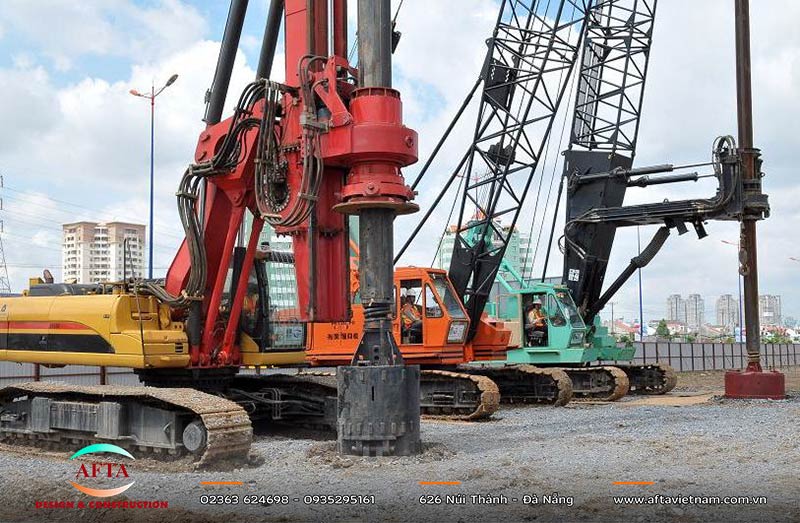

Những yếu tố ảnh hưởng đến biện pháp và chi phí thi công
Chi phí thi công móng cọc khoan nhồi không chỉ phụ thuộc số lượng cọc. Đường kính, chiều dài, địa tầng và mực nước ngầm đều ảnh hưởng đến khối lượng. Thiết bị, vận chuyển đất thải và yêu cầu kiểm tra cũng cần được tính trong báo giá.
Mặt bằng hẹp có thể làm tăng thời gian bố trí máy và vận chuyển lồng thép. Ở khu dân cư, cần tính đường vào, vị trí tập kết và ảnh hưởng đến công trình lân cận. Những điều kiện này nên được khảo sát trước khi chốt biện pháp.
Báo giá cần nêu rõ công việc bao gồm và khoản tính riêng. Khi dự trù chi phí tổng thể, cần đối chiếu phạm vi báo giá thi công phần thô với hợp đồng cọc. Hai phạm vi này không mặc nhiên trùng nhau.
Trong kế hoạch thi công nhà cao tầng tại Đà Nẵng, tiến độ móng cần được tính cùng lịch huy động thiết bị và triển khai kết cấu thân. Tại công trình nhà lô góc 5 tầng ở Đà Nẵng, AFTA đã thi công cọc khoan nhồi. Tiếp theo là bê tông lót và bê tông móng.
Kết luận
Thi công móng cọc khoan nhồi không chỉ là khoan và đổ bê tông. Chất lượng phụ thuộc vào kiểm soát hố khoan, lồng thép, đổ bê tông và nghiệm thu. Hồ sơ từng cọc giúp phát hiện sai lệch trước khi thi công đài. Đây là cơ sở để triển khai phần móng và kết cấu bên trên theo thiết kế.
