Thi công móng băng 2 phương đòi hỏi sự chính xác tại những vị trí các dải móng giao nhau. Tim trục, cao độ và cách bố trí cốt thép đều phải đúng bản vẽ. Nếu phát hiện sai lệch sau khi đổ bê tông, việc kiểm tra và khắc phục sẽ phức tạp hơn.
Bài viết hướng dẫn quy trình thi công móng băng 2 phương, từ khâu chuẩn bị đến nghiệm thu và bảo dưỡng bê tông. Đồng thời, các yếu tố ảnh hưởng đến chi phí cũng được làm rõ để chủ đầu tư có cơ sở đối chiếu báo giá.
Móng băng 2 phương có cấu tạo và đặc điểm gì

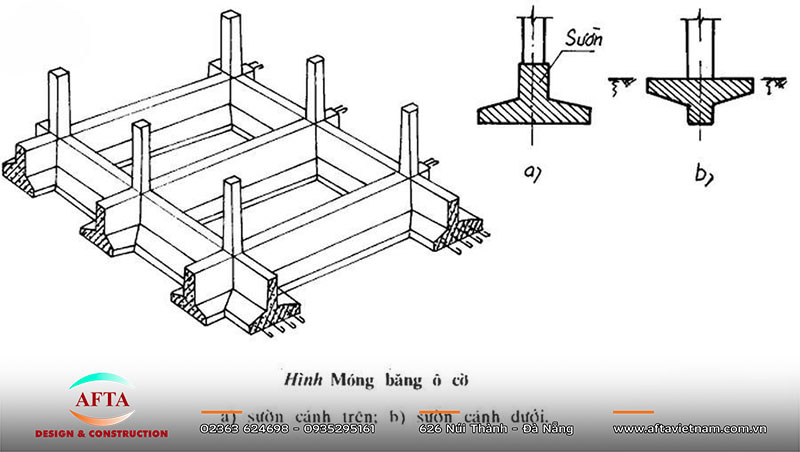

Móng băng 2 phương là hệ gồm các dải móng bố trí theo hai hướng trên mặt bằng. Các dải thường giao nhau tại vị trí xác định trong hồ sơ kết cấu. Hệ móng tiếp nhận tải từ cột hoặc tường rồi truyền xuống nền đất.
Cấu tạo thực tế phụ thuộc sơ đồ chịu lực, tải trọng và điều kiện nền. Bản móng, dầm móng, cao độ và cốt thép phải được thể hiện trong hồ sơ. Đế móng, dầm móng và lớp đệm đảm nhiệm các chức năng khác nhau. Những bộ phận này được trình bày trong cấu tạo móng nhà dân dụng. Không lấy cấu tạo của công trình khác để áp dụng nguyên trạng.
Khi nào cần xem xét móng băng hai phương
Không thể chọn móng chỉ dựa vào số tầng. Phương án còn phụ thuộc tải trọng, địa chất và yêu cầu kiểm soát độ lún. Trước khi chốt, nên đối chiếu các loại móng nhà phổ biến với kỹ sư thiết kế.
Với nền đất yếu hoặc địa chất phức tạp, cần có dữ liệu khảo sát phù hợp. Khảo sát địa chất công trình giúp xác định các lớp đất và điều kiện nước dưới đất. Kết quả này hỗ trợ đánh giá sức chịu tải và độ lún của nền. Việc thiết kế nền nhà và công trình có thể đối chiếu phạm vi áp dụng của TCVN 9362:2012.
Hồ sơ kỹ thuật và khảo sát trước khi thi công móng băng 2 phương
Hồ sơ kết cấu móng và phương án tổ chức thi công

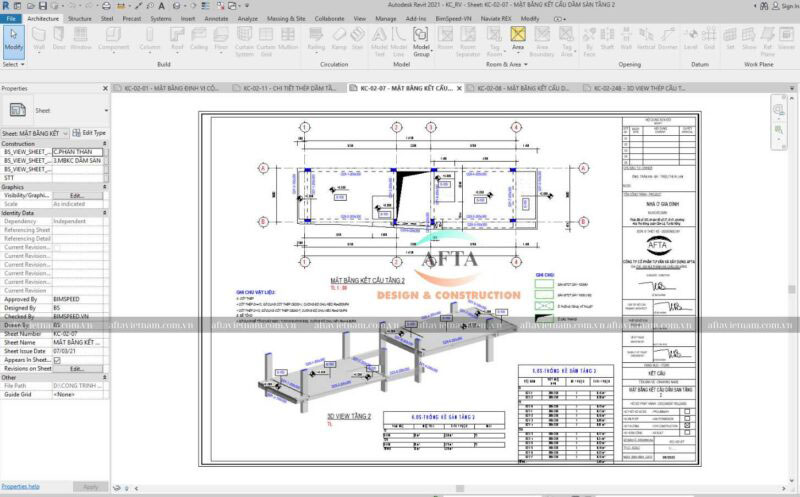

Hồ sơ cần thể hiện mặt bằng móng, mặt cắt, cao độ và tiết diện các dải móng. Bản vẽ cũng phải chỉ rõ cốt thép tại những vị trí giao nhau. Đây là căn cứ để đội thi công xác định hình học và cấu tạo của móng.
Đường kính thép, khoảng cách thanh và chiều dài neo phải theo thiết kế. Các chi tiết này phải thống nhất với hồ sơ thiết kế kết cấu công trình. Với kết cấu bê tông cốt thép, cần xác định tiêu chuẩn thiết kế áp dụng, chẳng hạn TCVN 5574:2018. Nếu bản vẽ thiếu thông tin hoặc có điểm chưa thống nhất, cần làm rõ trước khi triển khai.
Với công trình thuộc diện phải thẩm tra, cần xác định yêu cầu áp dụng trước khi khởi công. Việc thẩm tra thiết kế công trình phụ thuộc quy mô và quy định liên quan. Không nên mặc định mọi công trình dùng móng băng đều bắt buộc thẩm tra.
Điều kiện mặt bằng công trường và đặc điểm đất nền
Trước khi đào móng, cần kiểm tra ranh đất, cao độ, công trình liền kề và đường vận chuyển. Vị trí tập kết vật liệu cũng ảnh hưởng đến cách tổ chức thi công. Cần khảo sát hiện trường trước khi thi công để ghi nhận những điều kiện này.
Nếu điều kiện thực tế khác hồ sơ khảo sát, đội thi công cần báo người phụ trách kỹ thuật. Không tự đào sâu thêm hoặc lấp bù bằng đất rời khi chưa có chỉ dẫn. Cách xử lý phải dựa trên đánh giá chuyên môn và yêu cầu thiết kế.
Thi công móng băng 2 phương từ định vị đến xử lý đáy móng
Đội thi công căn cứ bản vẽ để xác định tim trục, mép móng và cao độ đào. Các mốc cần được kiểm tra trước khi đưa máy móc vào làm việc. Sai lệch từ đầu có thể khiến vị trí hoặc kích thước móng không khớp hồ sơ.

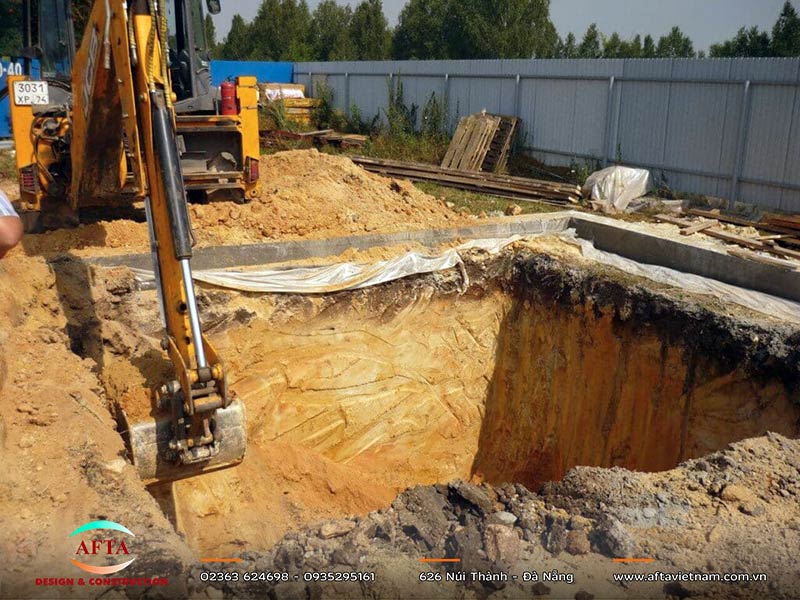

Trong khi đào, cần kiểm soát chiều sâu và tình trạng thành hố. Không đào vượt cao độ rồi tự ý lấp lại bằng đất rời. Nếu xuất hiện lớp đất khác thường hoặc nước trong hố móng, cần đánh giá trước khi chuyển bước.
Công tác đất phải phù hợp hồ sơ và biện pháp thi công đã xác định. Có thể đối chiếu yêu cầu trong TCVN 4447:2012 về công tác đất, thi công và nghiệm thu. Nếu công trình có tầng hầm hoặc hố đào phức tạp, cần lập biện pháp thi công phần ngầm riêng. Phương án phải tính đến ảnh hưởng đối với nhà lân cận và điều kiện thoát nước.
Sau khi đào, kiểm tra cao độ và tình trạng nền đáy. Đất rời, bùn hoặc khu vực bị xáo trộn phải được đánh giá. Bê tông lót chỉ được thi công khi nền đáp ứng yêu cầu. Chiều dày, phạm vi và vật liệu phải theo hồ sơ thiết kế. Lớp lót tạo bề mặt làm việc cho công tác lắp dựng. Tuy nhiên, lớp này không thay thế việc xử lý nền không đạt yêu cầu.
Lắp dựng cốt thép và cốp pha móng băng hai phương
Cốt thép được gia công theo bản vẽ và lắp đặt đúng vị trí. Tại nơi các dải móng giao nhau, cần chú ý thứ tự thanh thép và chi tiết neo. Không tự đổi vị trí thép tăng cường chỉ để thuận tiện khi lắp dựng.
Con kê phải giữ lớp bê tông bảo vệ theo thiết kế. Khoảng cách thanh cần ổn định trong quá trình thi công. Thép chờ và các chi tiết đặt sẵn cũng phải được kiểm tra trước khi đóng cốp pha.
Cốp pha phải giữ đúng hình dạng, kích thước và cao độ cấu kiện. Mối ghép cần hạn chế mất nước xi măng. Hệ chống đỡ phải ổn định khi đổ bê tông. Cần đối chiếu yêu cầu của cốp pha trong thi công bê tông với thiết kế. Đồng thời, phải xét điều kiện lắp dựng thực tế.
Nghiệm thu móng băng 2 phương trước khi đổ bê tông

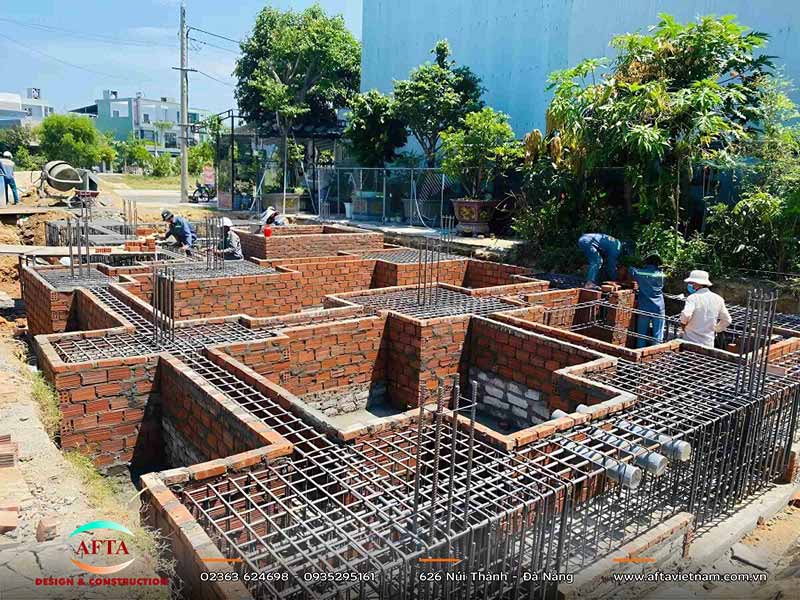

Nghiệm thu trước khi đổ bê tông là mốc quan trọng vì nhiều chi tiết sẽ bị che khuất. Việc kiểm tra phải căn cứ bản vẽ và yêu cầu kỹ thuật áp dụng. Không nên chỉ quan sát tổng thể rồi cho phép chuyển bước.
Trước khi cho phép đổ bê tông, cần kiểm tra lần lượt các hạng mục sau:
- Vị trí trục định vị, kích thước móng và cao độ thiết kế.
- Chủng loại, đường kính, số lượng và khoảng cách thép.
- Vị trí nối, chiều dài neo và thép tăng cường.
- Lớp bê tông bảo vệ và độ ổn định của con kê.
- Thép chờ và chi tiết tại các điểm giao nhau.
- Kích thước, độ kín và độ ổn định của cốp pha.
- Bùn đất, rác vụn và tạp chất còn sót trong phạm vi đổ bê tông.
Cần ghi nhận số lượng thép, chiều dài neo, vị trí nối và lớp bê tông bảo vệ. Các mục này nằm trong quy trình nghiệm thu cốt thép. Nếu phát hiện sai lệch, phải xử lý và kiểm tra lại trước khi đổ. Chủ đầu tư nên lưu hồ sơ nghiệm thu để đối chiếu khi cần.
Đổ bê tông, bảo dưỡng và lấp đất quanh móng
Trước khi đổ, cần xác nhận chủng loại bê tông, khối lượng dự kiến và điều kiện cấp bê tông. Trình tự đổ phải phù hợp biện pháp thi công. Đội thi công cần hạn chế gián đoạn ngoài dự kiến và tránh làm xê dịch cốt thép.
Trong lúc đổ, bê tông cần được phân phối và đầm theo yêu cầu kỹ thuật. Không tự ý thêm nước vào hỗn hợp tại công trường. Nếu có gián đoạn hoặc biểu hiện bất thường, người phụ trách cần đánh giá phương án xử lý.
Công tác bê tông phải tuân thủ hồ sơ kỹ thuật và tiêu chuẩn áp dụng. Có thể đối chiếu TCVN 4453:1995 về thi công và nghiệm thu kết cấu bê tông cốt thép toàn khối. Sau khi đổ, bê tông cần được bảo vệ và bảo dưỡng phù hợp. Việc duy trì độ ẩm giúp hạn chế mất nước sớm và hỗ trợ phát triển cường độ. Phương án bảo dưỡng bê tông sau khi đổ cần phù hợp với thời tiết và yêu cầu kỹ thuật.
Cốp pha chỉ được tháo khi cấu kiện đáp ứng điều kiện quy định. Trước khi lấp đất, cần kiểm tra các hạng mục phải hoàn tất trước khi bị che khuất. Đất lấp được đưa vào theo lớp và đầm theo yêu cầu. Hồ sơ nghiệm thu cần được lưu để đối chiếu ở giai đoạn sau.
Sai sót cần tránh khi thi công móng băng 2 phương
Sai sót ở phần móng thường khó khắc phục sau khi bê tông đã hoàn thành. Những điểm cần kiểm soát tập trung vào định vị, nền đáy, cốt thép, cốp pha và bảo dưỡng.
| Sai sót | Rủi ro cần kiểm soát |
|---|---|
| Đào sai cao độ | Làm thay đổi điều kiện tiếp xúc giữa móng và nền |
| Tự ý thay đổi cốt thép | Làm sai khác phương án chịu lực |
| Thiếu con kê | Lớp bê tông bao quanh cốt thép có thể mỏng hơn yêu cầu thiết kế |
| Cốp pha thiếu ổn định | Gây biến dạng hoặc sai kích thước cấu kiện |
| Đổ bê tông thiếu kiểm soát | Tăng nguy cơ rỗ, phân tầng hoặc gián đoạn |
| Bảo dưỡng không phù hợp | Tăng nguy cơ nứt và ảnh hưởng phát triển cường độ |
| Lấp đất quá sớm | Che khuất các vị trí cần kiểm tra hoặc khắc phục |

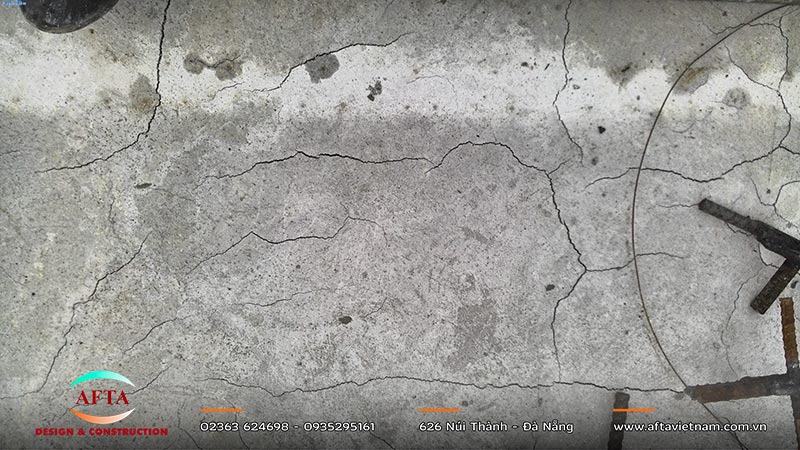

Vết nứt bê tông có thể xuất phát từ nhiều yếu tố khác nhau. Vì vậy, cần xem xét vị trí, hình dạng và thời điểm xuất hiện trước khi chọn cách khắc phục. Việc đánh giá nguyên nhân bê tông bị nứt sau khi đổ phải dựa trên dấu hiệu thực tế. Không nên che lấp khuyết tật khi chưa được đánh giá.
Chi phí thi công móng băng 2 phương phụ thuộc vào đâu
Chi phí không chỉ phụ thuộc diện tích mặt bằng móng. Dự toán còn tính đến chiều sâu đào, hình dạng dải móng, khối lượng bê tông và thép. Điều kiện vận chuyển, máy móc và phạm vi hợp đồng cũng ảnh hưởng tổng chi phí.
Các khoản chính cần bóc tách gồm:
- Đào đất, vận chuyển và xử lý nền nếu có.
- Bê tông lót dưới móng và bê tông kết cấu.
- Cốt thép theo bản vẽ và bảng thống kê.
- Cốp pha, chống đỡ và nhân công lắp dựng.
- Thiết bị, vận chuyển và công việc phát sinh được xác định.

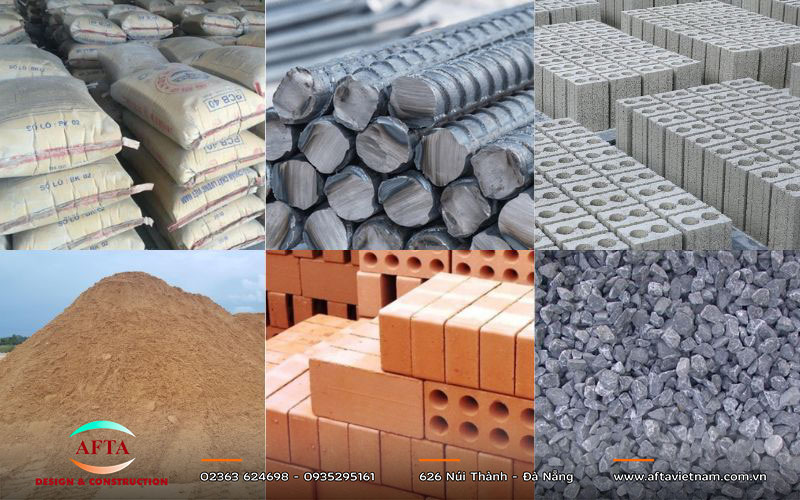

Khi tính khối lượng vật liệu xây dựng, bê tông cần bóc theo kích thước cấu kiện. Khối lượng thép phải dựa trên hồ sơ kết cấu. Việc tính trùng các phần giao nhau hoặc bỏ sót chi tiết đều có thể làm lệch dự toán.
Phần móng thường nằm trong gói thi công phần thô. Tuy nhiên, hợp đồng có thể phân chia vật liệu, nhân công và vận chuyển theo cách khác nhau. Khi so sánh báo giá thi công phần thô Đà Nẵng, cần đối chiếu trên cùng phạm vi công việc. Không dùng một đơn giá tổng quát để kết luận chi phí cuối cùng khi chưa bóc tách khối lượng.
Giải đáp các vấn đề thường gặp khi thi công móng băng
Móng băng hai phương có phù hợp với nền đất yếu?
Móng băng 2 phương không phù hợp với mọi nền đất. Thiết kế phải xét tải trọng, điều kiện địa chất và độ lún dự kiến. Khi thi công móng băng 2 phương trên nền đất yếu, không nên quyết định chỉ theo kinh nghiệm. Người thiết kế cần đánh giá giải pháp thay thế nếu phương án này không đáp ứng yêu cầu. Móng cọc khoan nhồi là một lựa chọn cần tính toán riêng trong trường hợp phù hợp.
Có được tự ý điều chỉnh cốt thép khi đang thi công không?
Không tự ý đổi đường kính, khoảng cách, chiều dài neo hoặc vị trí nối thép tại công trường. Nếu các thanh thép xung đột hoặc không thể lắp theo bản vẽ, cần báo người thiết kế. Chỉ điều chỉnh sau khi phương án được xem xét và chấp thuận.
Thời gian thi công phần móng phụ thuộc vào đâu?
Tiến độ thay đổi theo khối lượng đào, điều kiện nền, thời tiết và khả năng cung ứng vật liệu. Kế hoạch cần tính thời gian lắp thép, cốp pha, nghiệm thu, đổ bê tông và bảo dưỡng. Không rút ngắn bước kiểm tra để bù tiến độ.
Kết luận
Thi công móng băng 2 phương cần được kiểm soát ở từng công đoạn. Các mốc chính gồm định vị, xử lý đáy móng, lắp thép, nghiệm thu và bảo dưỡng bê tông. Sai lệch bị che khuất sau khi đổ thường khó khắc phục. Vì vậy, từng mốc kiểm tra phải hoàn thành trước khi chuyển bước.
Trước khi khởi công, chủ đầu tư cần thống nhất hồ sơ kết cấu và điều kiện hiện trường. Phạm vi công việc của nhà thầu cũng phải được xác định rõ. Mọi thay đổi ảnh hưởng đến kích thước hoặc cốt thép phải được người có chuyên môn xem xét. Khi cần dự toán, AFTA đối chiếu bản vẽ kết cấu và hiện trạng khu đất. Phạm vi hợp đồng được xác định trước khi chốt báo giá. Kiểm soát tốt phần móng tạo cơ sở cho các giai đoạn kết cấu tiếp theo.
