Tiêu chuẩn thiết kế nhà cao tầng không chỉ là một văn bản duy nhất. Tùy công trình, hồ sơ có thể phải đối chiếu quy hoạch, tải trọng, kết cấu, nền móng, an toàn cháy và động đất. Mỗi nhóm lại có những yêu cầu và thông số riêng.
Điểm quan trọng là không chỉ biết tên tiêu chuẩn. Người thiết kế còn phải hiểu con số nào cần kiểm tra và áp dụng trong trường hợp nào. Trong bài viết dưới đây, AFTA sẽ tập trung vào những yêu cầu có tính thực tế, kèm các số liệu tiêu biểu để dễ tra cứu.

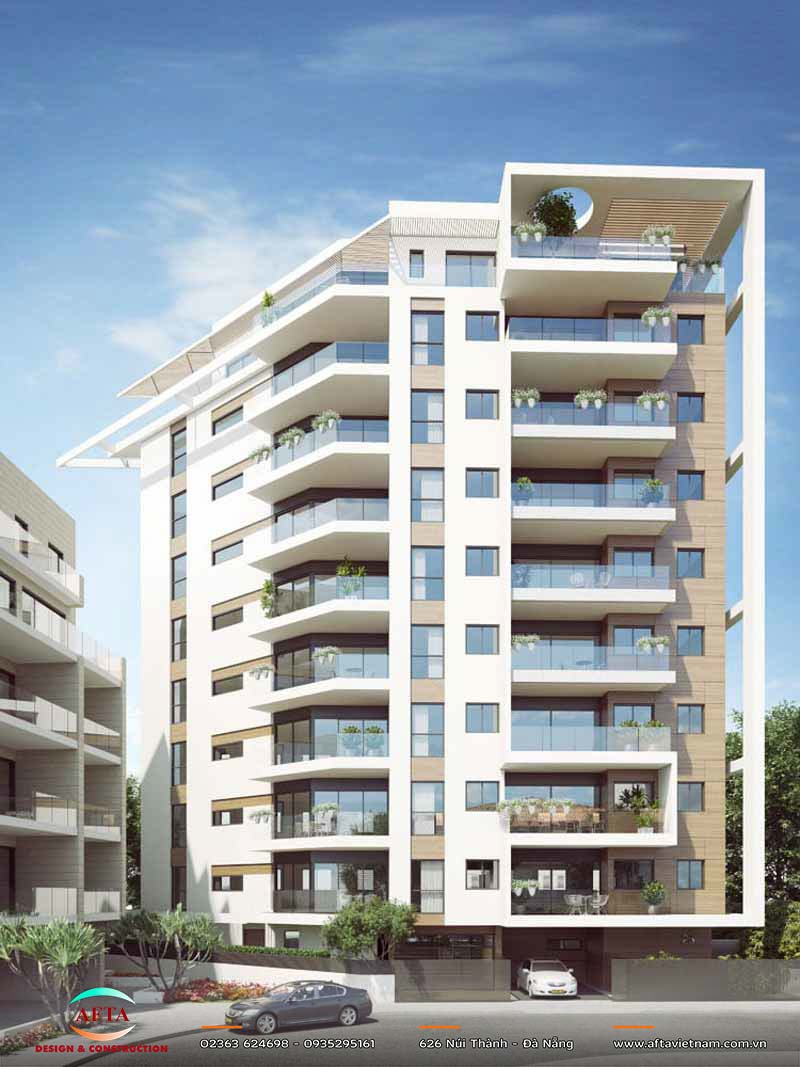

Tiêu chuẩn thiết kế nhà cao tầng gồm những nhóm nào?
Tùy công năng và giải pháp kết cấu, hồ sơ có thể cần nhiều tài liệu khác nhau. Một số nhóm thường gặp gồm:
| Nhóm yêu cầu | Văn bản tiêu biểu | Vai trò |
|---|---|---|
| Quy hoạch | QCVN 01:2021/BXD | Kiểm tra yêu cầu về quy hoạch |
| An toàn cháy | QCVN 06:2022/BXD – Bản sửa đổi 2023 | Kiểm soát an toàn cháy |
| Tải trọng | TCVN 2737:2023 | Xác định tải và tổ hợp tải |
| Bê tông cốt thép | TCVN 5574:2018 | Thiết kế kết cấu bê tông |
| Kết cấu thép | TCVN 5575:2024 | Thiết kế kết cấu thép |
| Địa kỹ thuật | TCVN 9363:2012 | Khảo sát phục vụ nền móng |
| Động đất | TCVN 9386-1:2025 | Thiết kế chịu động đất |
| Trắc địa | TCVN 9364:2024 | Kiểm soát công trình khi thi công |
Đây chỉ là các nhóm tiêu biểu. Từng công trình sẽ có phạm vi áp dụng riêng, nên danh sách trên không nhất thiết được sử dụng toàn bộ. Người thiết kế phải xác định đúng phạm vi của từng tài liệu trước khi đưa vào hồ sơ.

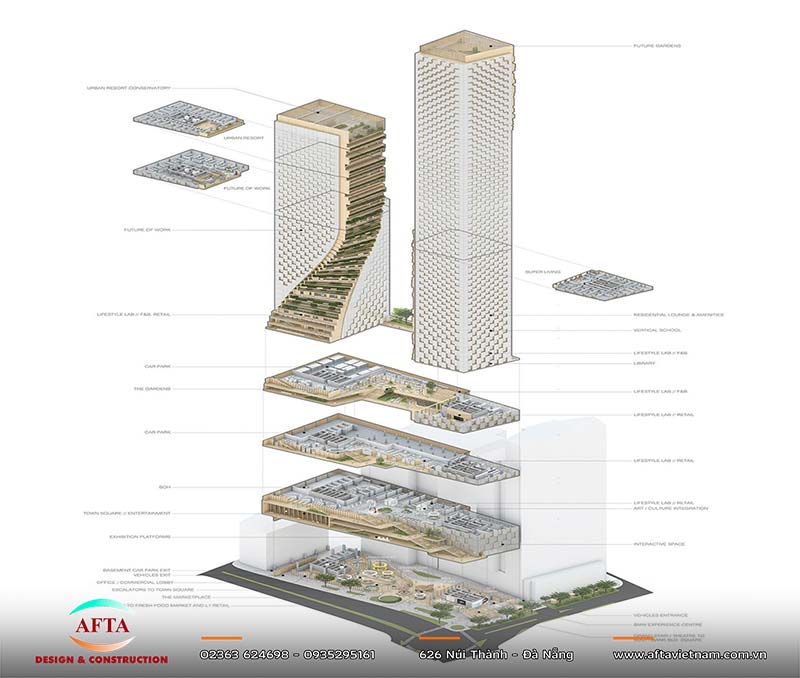

Những con số nào cần chú ý trong thiết kế nhà cao tầng?
Các chỉ tiêu định lượng giúp biến yêu cầu kỹ thuật thành nội dung có thể kiểm tra trên bản vẽ. Với kết cấu bê tông cốt thép, lớp bảo vệ cốt thép là một ví dụ rõ.
Theo TCVN 5574:2018, một số giá trị tối thiểu đáng chú ý gồm:
- 20 mm: Trong phòng với độ ẩm bình thường và thấp.
- 25 mm: Trong phòng với độ ẩm cao.
- 30 mm: Với cấu kiện ngoài trời.
- 40 mm: Với móng có lớp bê tông lót.
Lớp bảo vệ còn phải xét đường kính thanh thép. Trong mọi trường hợp, giá trị này không được nhỏ hơn 10 mm. Với từng điều kiện cụ thể, tiêu chuẩn còn có yêu cầu riêng.
Khoảng cách thông thủy giữa các thanh thép cũng có các mức tối thiểu:
- 25 mm: Thanh dưới, một hoặc hai lớp.
- 30 mm: Thanh trên, một hoặc hai lớp.
- 50 mm: Thanh dưới từ ba lớp trở lên trong trường hợp tương ứng.
Các khoảng cách trên còn phải xét đường kính lớn nhất của thanh thép. Khi thép được bố trí quá dày, việc đưa và đầm bê tông cũng khó hơn.
Vì vậy, thiết kế kết cấu công trình Đà Nẵng cần kiểm tra cả bản vẽ và khả năng triển khai. Một cấu tạo đủ về tính toán vẫn có thể gây khó khăn ngoài công trường.

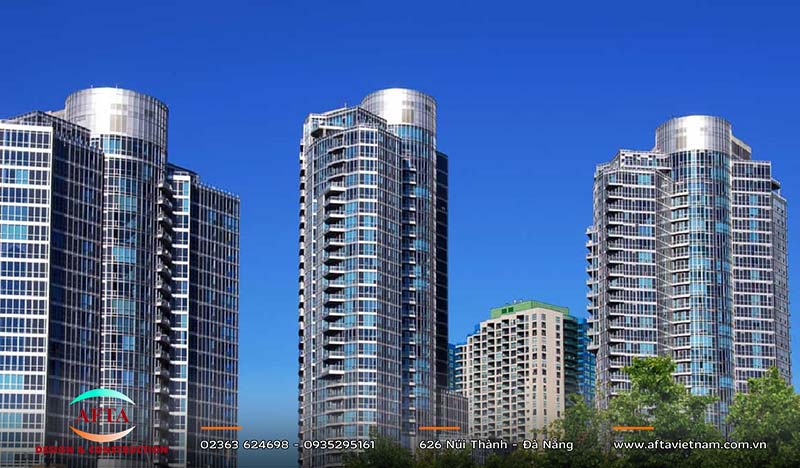

Khảo sát địa kỹ thuật nhà cao tầng cần bao nhiêu điểm?
Không thể xác định khảo sát địa kỹ thuật chỉ dựa vào số tầng. Quy mô và điều kiện địa chất đều ảnh hưởng đến mạng lưới khảo sát.
Với nhóm nhà từ 16 đến 28 tầng, TCVN 9363:2012 đưa ra các trường hợp khảo sát theo những mạng lưới khác nhau. Một số giá trị trong bảng có thể thấy như:
- 40 x 40 m: Mỗi công trình ít nhất 3 hố khoan.
- 30 x 30 m: Mỗi công trình ít nhất 4 hố khoan.
- 20 x 20 m: Mỗi công trình ít nhất 5 hố khoan.
Tiêu chuẩn còn quy định yêu cầu riêng cho xuyên tĩnh và các dạng thí nghiệm khác. Vì vậy, các con số trên không phải công thức chung cho mọi khu đất. Chúng phải được đọc cùng nhóm công trình và điều kiện địa chất.
Điểm này đặc biệt quan trọng với thiết kế nhà cao tầng Đà Nẵng. Khi dữ liệu khảo sát chưa đủ, phương án móng sẽ thiếu cơ sở. Khảo sát đúng từ đầu cũng giúp hạn chế thay đổi khi hồ sơ đã triển khai sâu.

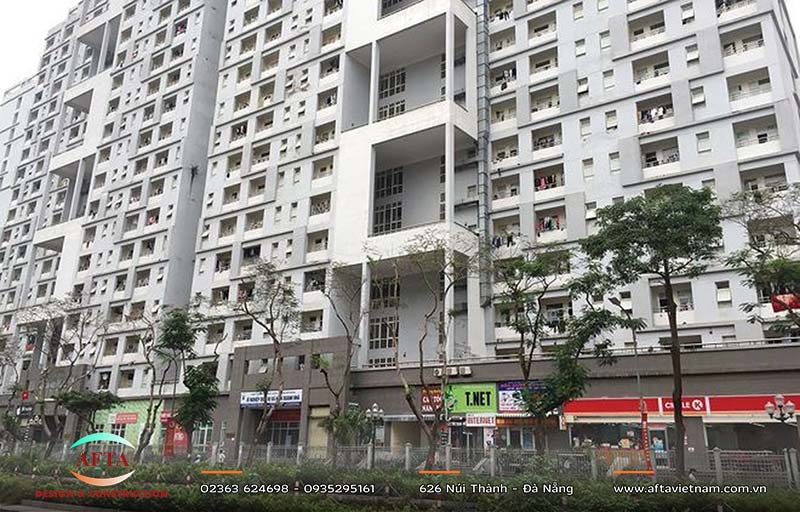

Tải trọng nhà cao tầng được xác định như thế nào?
TCVN 2737:2023 là tiêu chuẩn hiện hành về tải trọng, tác động và tổ hợp dùng trong tính toán kết cấu. Tiêu chuẩn này đã thay TCVN 2737:1995.
Tải trọng không nên được chọn theo một con số cố định cho toàn bộ tòa nhà. Khu ở, hành lang, sảnh và khu kỹ thuật có thể có yêu cầu khác nhau. Vì vậy, công năng phải được xác định trước khi thiết lập tải.
Ngoài tải trong quá trình sử dụng, thiết kế còn phải xem xét các tác động liên quan đến quá trình thi công, chế tạo, vận chuyển và bảo quản khi thuộc phạm vi áp dụng.
Với thiết kế kết cấu công trình Đà Nẵng, tải trọng cần được xác định cùng công năng và sơ đồ chịu lực. Sai đầu vào có thể ảnh hưởng đến nhiều bước tính toán phía sau.

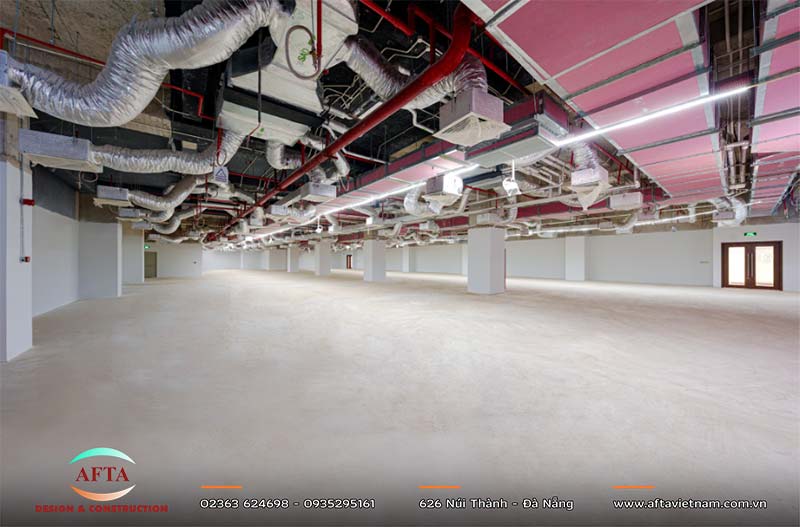

An toàn cháy ảnh hưởng thế nào đến thiết kế nhà cao tầng?
An toàn cháy không phải phần xử lý sau khi kiến trúc hoàn thiện. Các yêu cầu về quy định PCCC nhà cao tầng về thoát nạn và tổ chức không gian có thể ảnh hưởng đến mặt bằng ngay từ đầu.
QCVN 06:2022/BXD và Sửa đổi 1:2023 sử dụng nhiều ngưỡng chiều cao trong các trường hợp khác nhau. Một số mốc đáng chú ý gồm 6 m, 9 m, 12 m, 15 m, 28 m và 50 m. Các giá trị này phải được đọc cùng loại công trình và điều kiện áp dụng.
Vì vậy, không thể chỉ nhìn vào số tầng để xác định yêu cầu an toàn cháy. Chiều cao PCCC, công năng và bậc chịu lửa đều có thể làm thay đổi phương án.
Nội dung này cần được phối hợp ngay từ đầu. Nếu xử lý muộn, mặt bằng và giao thông có thể phải điều chỉnh.
Nhà cao tầng chịu động đất cần lưu ý gì?
TCVN 9386-1:2025 là phiên bản hiện hành về thiết kế kết cấu chịu động đất đối với nhà. Tiêu chuẩn này đã thay bản năm 2012.
Một điểm đáng chú ý là tiêu chuẩn này liên quan đến TCVN 2737:2023 về tải trọng. Điều đó cho thấy các tiêu chuẩn kết cấu không nên được tra cứu hoàn toàn tách biệt.
Với công trình thuộc phạm vi áp dụng, yêu cầu chịu động đất nên được xác định từ giai đoạn đầu. Mô hình kết cấu và các tải tác động cần được xây dựng theo cùng một cơ sở.

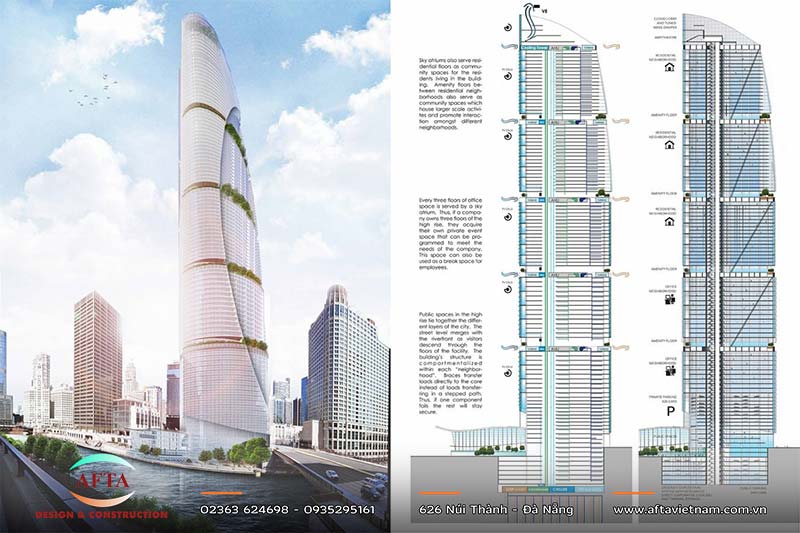

Thi công nhà cao tầng cần kiểm soát những gì?
Một bộ hồ sơ tốt vẫn cần được kiểm soát khi chuyển ra công trường. Đây là lúc công tác trắc địa và quan trắc có vai trò rõ hơn.
TCVN 9364:2024 áp dụng cho công tác trắc địa và quan trắc chuyển dịch của nhà cao tầng từ 9 đến 40 tầng. Với nhà cao hơn 40 tầng, tiêu chuẩn yêu cầu kết hợp thêm các yêu cầu kỹ thuật phù hợp.
Trong thực tế, công tác này liên quan đến việc:
- Chuyển thiết kế ra thực địa.
- Thiết lập hệ trục và hệ khung.
- Kiểm soát vị trí cấu kiện.
- Theo dõi chuyển dịch của công trình.
Với thi công nhà cao tầng Đà Nẵng, những yêu cầu này nên được chuẩn bị cùng hồ sơ. Thiết kế và thi công vì vậy không nên được xem là hai phần hoàn toàn tách biệt.

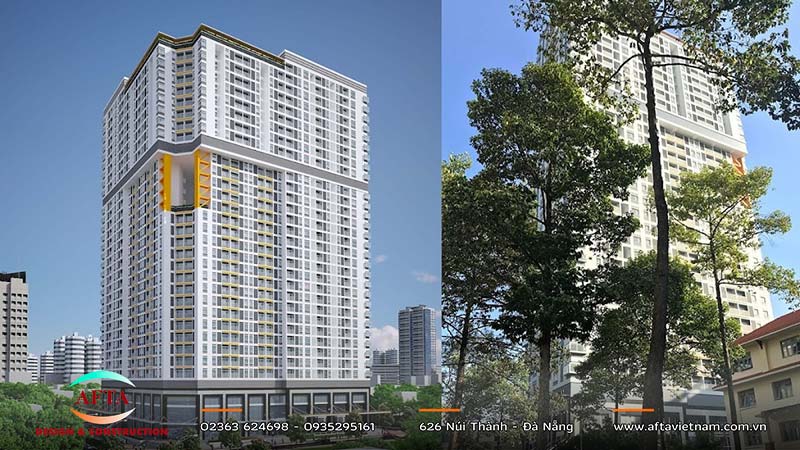

Những lỗi dễ gặp khi áp dụng tiêu chuẩn thiết kế nhà cao tầng
Việc tra cứu tiêu chuẩn không chỉ cần đúng số hiệu. Người thiết kế còn phải đọc đúng phạm vi và điều kiện áp dụng. Một số lỗi dưới đây có thể khiến yêu cầu kỹ thuật bị hiểu sai hoặc áp dụng không phù hợp.
Dùng một con số mà bỏ qua điều kiện áp dụng
Một giá trị trong tiêu chuẩn thường đi kèm điều kiện cụ thể. Không nên lấy một con số trong bảng rồi áp dụng cho mọi công trình.
Ví dụ, khoảng cách cốt thép hay mạng lưới khảo sát đều có nhiều trường hợp khác nhau. Điều kiện áp dụng phải được kiểm tra trước khi sử dụng.
Dùng nhầm phiên bản
Một số tiêu chuẩn cũ vẫn xuất hiện trên Internet. TCVN 5575:2012 đã hết hiệu lực và được thay bằng TCVN 5575:2024.
Tương tự, TCVN 9386-1:2012 đã được thay bằng TCVN 9386-1:2025.
Vì vậy, trước khi đưa tiêu chuẩn vào hồ sơ, cần kiểm tra tình trạng hiện hành.
Chỉ kiểm tra một bộ môn
Một yêu cầu về kết cấu có thể ảnh hưởng đến kiến trúc. PCCC cũng có thể làm thay đổi giao thông và mặt bằng.
Do đó, rà soát tiêu chuẩn cần thực hiện trên toàn bộ hồ sơ. Mục tiêu là tránh trường hợp từng bộ môn đều đúng nhưng khi ghép lại lại xuất hiện xung đột.
Biến số kỹ thuật thành công thức cố định
Các con số trong tiêu chuẩn chỉ có ý nghĩa trong điều kiện tương ứng. Mật độ khảo sát là một ví dụ rõ.
Không nên lấy 40 x 40 m hoặc 20 x 20 m rồi áp dụng cho mọi khu đất. Cũng không nên lấy một mức lớp bảo vệ rồi dùng cho mọi vị trí trong công trình.
AFTA có thể hỗ trợ rà soát tiêu chuẩn thiết kế nhà cao tầng như thế nào?
Hồ sơ cao tầng có nhiều bộ môn cùng tham gia. Vì vậy, rà soát tiêu chuẩn cần gắn với việc kiểm tra sự thống nhất của toàn bộ hồ sơ.
Trong quá trình triển khai, AFTA có thể tập trung vào:
- Kiểm tra phiên bản tài liệu.
- Đối chiếu phạm vi áp dụng.
- Đối chiếu các chỉ tiêu kỹ thuật chính.
- Đối chiếu giữa kiến trúc, kết cấu và thi công.
Với dự án cần kiểm tra chuyên sâu, thẩm tra thiết kế công trình Đà Nẵng có thể được xem xét. Rà soát sớm giúp phát hiện điểm chưa thống nhất trước khi hồ sơ ra công trường.
Cách làm này cũng gắn với định hướng thiết kế nhà cao tầng Đà Nẵng của AFTA. Mục tiêu không chỉ là viện dẫn đúng tài liệu. Các yêu cầu kỹ thuật còn phải được chuyển thành phương án có thể triển khai.

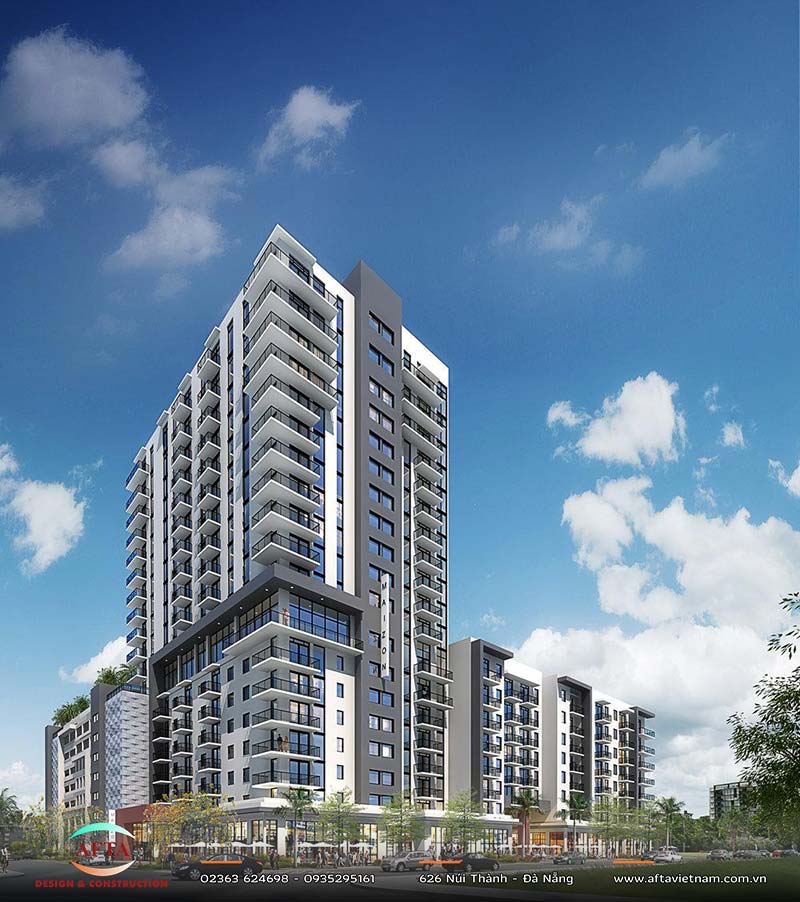

Tiêu chuẩn thiết kế nhà cao tầng tại Đà Nẵng cần lưu ý gì?
Ngoài các tiêu chuẩn kỹ thuật chung, công trình tại Đà Nẵng còn phải đối chiếu yêu cầu quản lý kiến trúc tại khu vực xây dựng. Quy mô, tầng cao và cách tổ chức công trình có thể chịu ảnh hưởng từ quy hoạch và quy chế quản lý kiến trúc áp dụng cho từng vị trí.
Đặc biệt, Đà Nẵng đang áp dụng quy chế quản lý kiến trúc mới từ ngày 25/01/2026. Quy chế này chú trọng kiểm soát tầng cao theo mặt cắt đường và điều kiện không gian của từng khu vực.
Vì vậy, khi triển khai thiết kế nhà cao tầng Đà Nẵng, không nên chỉ tra cứu các TCVN về kết cấu. Chủ đầu tư và đơn vị thiết kế cần kiểm tra cả quy hoạch, quy chế kiến trúc và hồ sơ quản lý tại chính khu đất. Một số dự án thực tế tại Đà Nẵng cho thấy chỉ tiêu như tầng cao, mật độ, hệ số sử dụng đất và khoảng lùi có thể được xác định rất cụ thể theo từng khu vực.
Kết luận
Một trong những điều dễ gây nhầm khi đọc tiêu chuẩn thiết kế nhà cao tầng là xem các con số như những giá trị độc lập. Thực tế, 20 mm, 30 mm, 40 mm hay 40 x 40 m đều chỉ có ý nghĩa khi đặt đúng vào điều kiện mà tiêu chuẩn quy định.
Đó cũng là lý do một hồ sơ tốt không chỉ cần viện dẫn đúng văn bản. Người thiết kế phải hiểu mối quan hệ giữa số liệu, công năng, kết cấu và điều kiện thi công. Khi những yếu tố này được kiểm tra cùng nhau, tiêu chuẩn mới thực sự trở thành công cụ để đưa ra phương án khả thi.
